23.8インチ 1000nits 4K

UHDパネル、89％REC2020

BM-U245HDRは、23.8インチの10ビットLCDパネルを採用し、UHD 3840×2160の解像度、1000nitsのLEDバックライト、1000:1のコントラスト、91.9%のDCI-P3および89%のRec2020カラーガムットを備えています。視野角はH178°/ V178°です。

マルチ4K/8Kインターフェース

BM-U245HDRは、12G-SDI 4入力4出力を搭載し、以下をサポートしています。
・シングルリンク4K、クワッドリンク4Kおよびクワッドリンク8K
・HDMI 2.0 （4K60P）
・SFPファイバーを介した12G-SDI（オプション）
・SFPファイバーを介したST2110 IP（オプション）

* クワッドリンク4K/8Kは、SQDと2SIの両方をサポートします。
* SFP光ファイバーアダプタはオプションで購入できます。

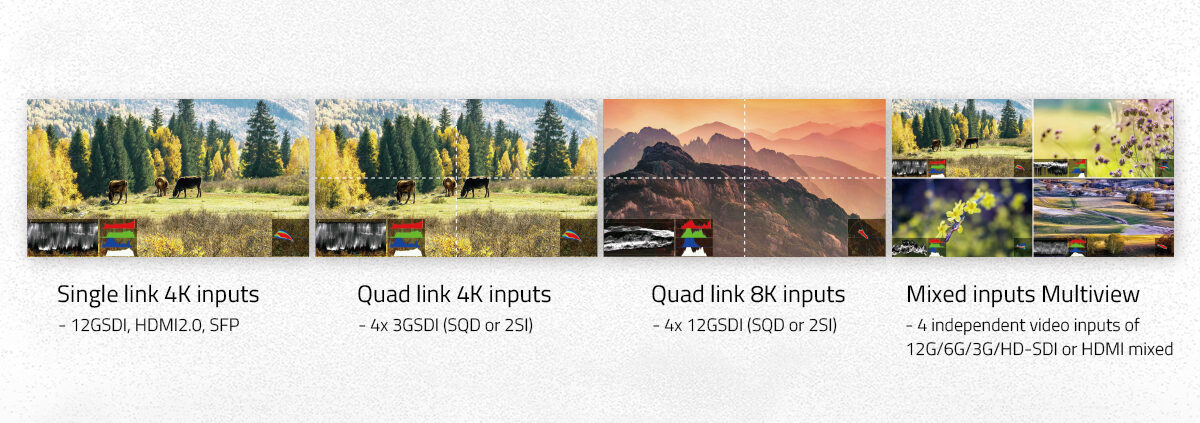

ディスプレイモード

シングルリンク4K入力（12G-SDI、HDMI2.0またはSFP経由の12G-SDI）およびクワッドリンク3G-SDI×4、またはクワッドリンク12G-SDI入力をサポートしています。また、4つの独立した4Kビデオをマルチビューに入力でき、各入力に対して12G/6G/3G/HD-SDIおよびHDMI 2.0/1.4/1.3の混合フォーマット入力、ウェーブフォーム、ベクトル、オーディオメーター、EOTF、色域の選択をサポートしています。

HLG/PQ/S-Log3 HDR

BM-U245HDRは、1000nitの高輝度バックライトLCDパネルを備えており、HLG（Hybrid Log Gamma）、Dolby Vision PQ、およびSONY S-Log3 HDRモニタリングをサポートしています。

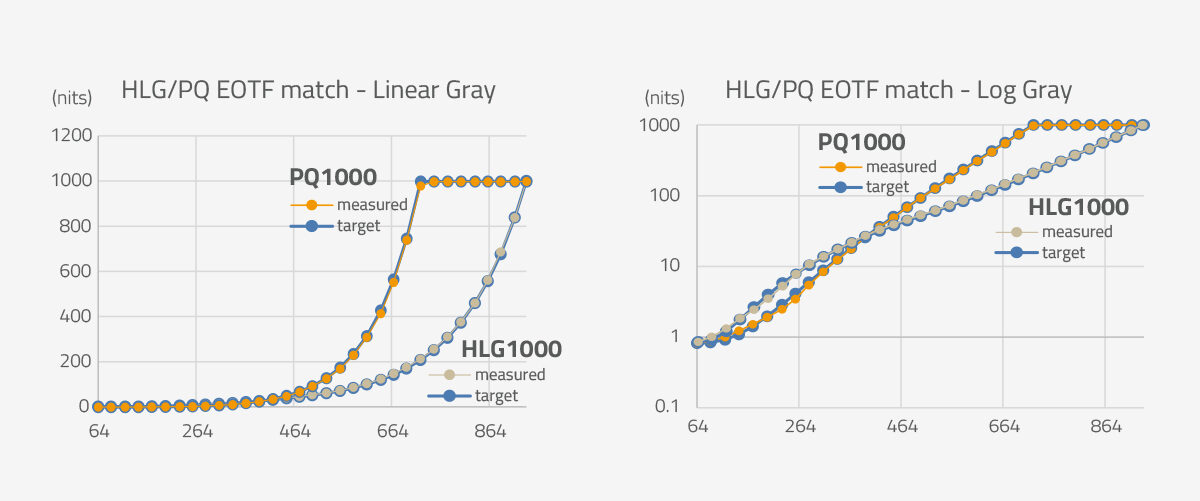

HDR EOTFマッチ

ペイロードID自動設定

入力信号のペイロードID識別をサポートし、モニターは自動的にPayload ID情報に基づいてHDR/SDRのEOTF、色域、入力レンジ、カラースペース、色深度を設定します。

マルチCG＆EOTFビューイング

1つの入力ソースを4つのウィンドウにコピーして、同時に異なるHDR/SDRおよびカラーガムットを表示できます。HDRとSDRを同時に制作する際に正確なリファレンスを取得することができます。

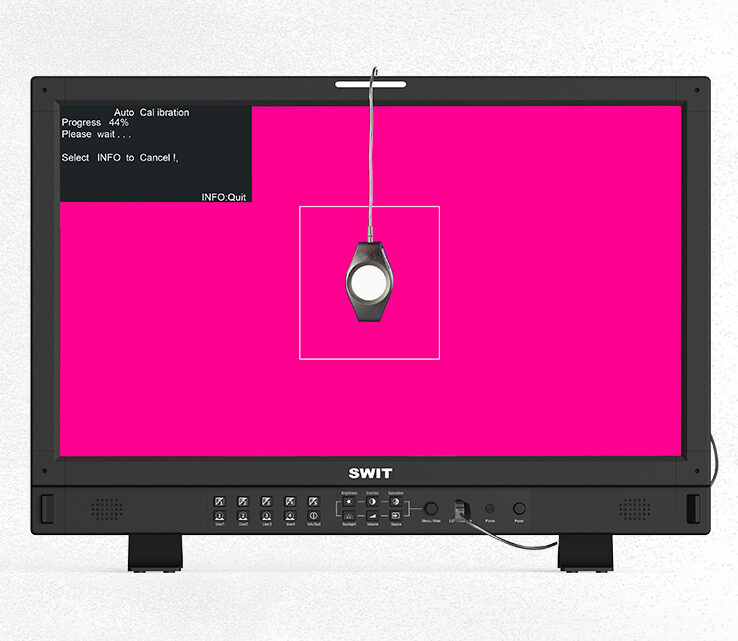

3DLUTオートセルフキャリブレーション

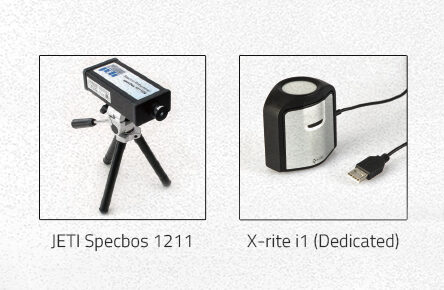

内蔵の3DLUTキャリブレーションソフトウェア（ソフトウェアの著作権）は、X-rite i1およびJeti Specbos 1211プローブをモニターのUSBポートに直接接続することができます。モニターはカラーパターンを生成し、カラープローブが色を読み取り、色情報をUSBを介してモニターに送信します。その後、モニターは色差を比較し、3DLUTを生成して自動的にキャリブレーションします。
キャリブレーション時間：X-rite i1 15分、Specbos 1211 45分
キャリブレーション結果：∆E≤1.0

オーディオ/ビデオ レイテンシーゼロ

4K入力ソースの下で、リップシンクモニタリング用の特別な画像処理モードのために、ゼロレイテンシーモード（1/100フレーム未満）をサポートしています。

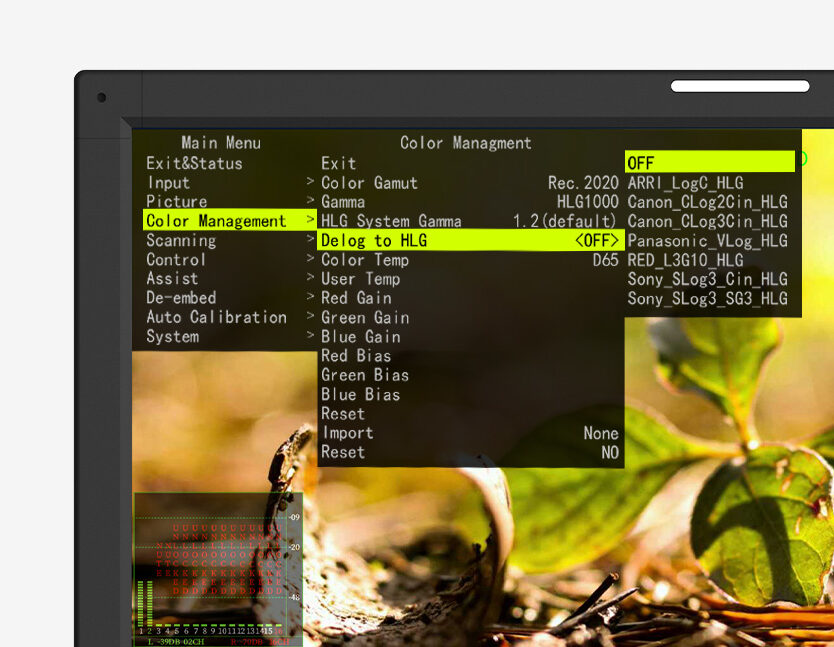

HDR/SDR デログLUT

モニターには、HLG1000、PQ1000、Rec 709 SDR変換LUTなど、内蔵のマルチカメラログが含まれています。（Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilmなど）また、ユーザーLUTをUSBディスクでモニターにアップロードすることもでき、17×17×17の3DLUTキューブファイルをサポートしています。

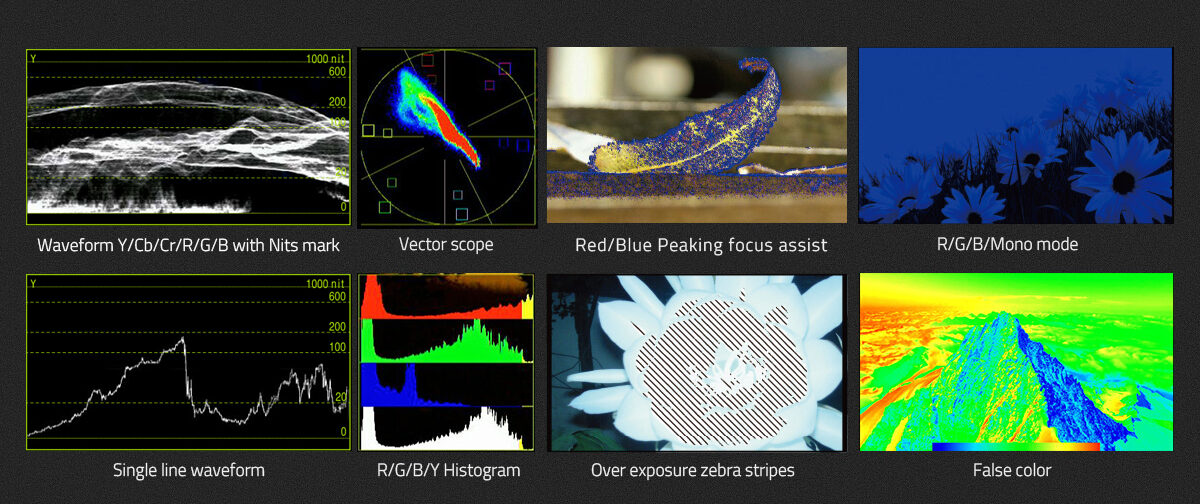

複数の映像解析パターン

オーディオパターン

最大16chの埋め込みオーディオメーターの表示が可能であり、スピーカーまたは3.5mmヘッドフォンソケットを介して任意の2チャンネルのオーディオを出力することができます。さらに、BM-Uモニターはリサジューおよび5.1+2サラウンドサウンドパターンをサポートしています。

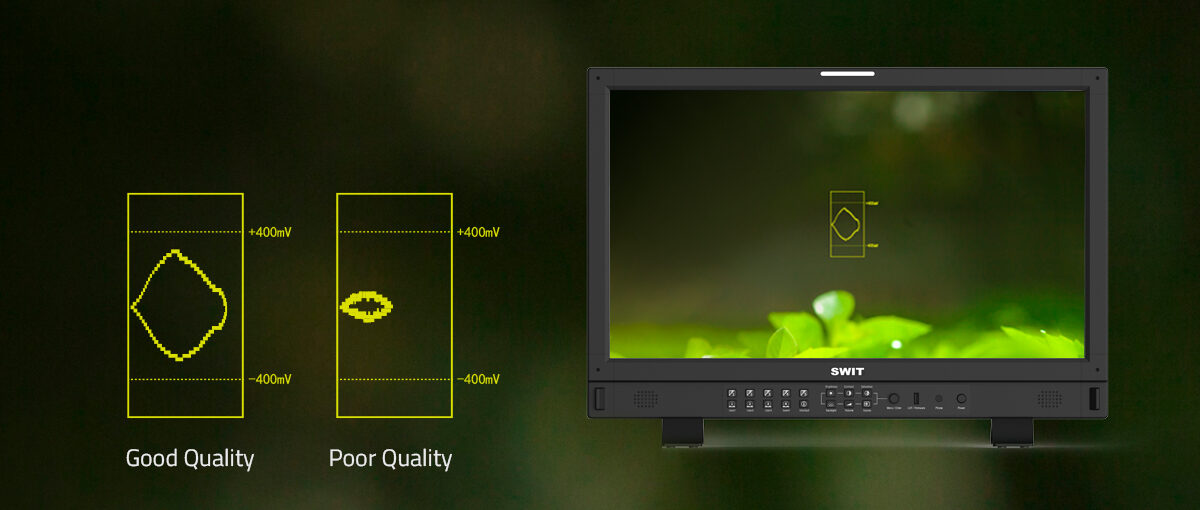

アイパターン

ビルトインのアイパターンを備えており、SDIケーブルを介して入力ビデオの転送品質をチェックできます。特に12G-SDIの品質を確認する際に役立ちます。

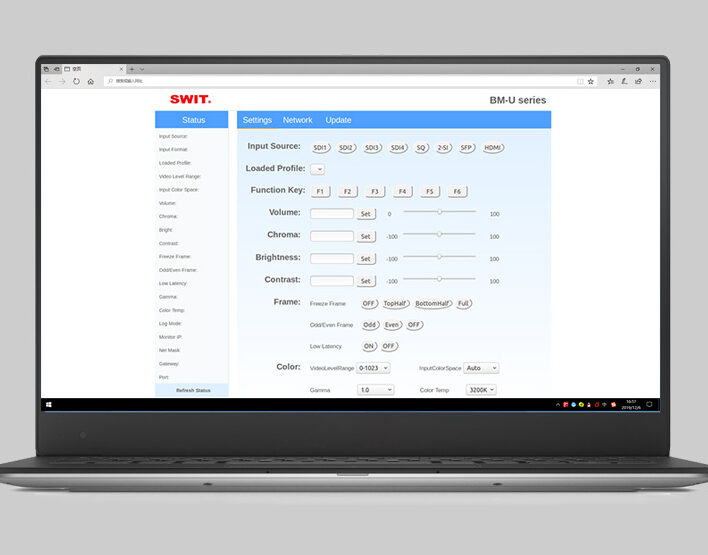

Webserver IPリモートコントロール

BM-U245HDRは、Ethernet LAN接続によるウェブサーバーのリモートコントロールをサポートしています。コンピューターのウェブブラウザを使用してモニターコントロールパネルを開き、入力ソースの選択、画像パラメータの調整、ビデオ/オーディオ機能の設定、機能キーの割り当てなどが可能です。アプリをインストールする必要はありません。

ディスプレイサイズ	23.8インチ
ディスプレイエリア	527.04×296.46mm
解像度	3840×2160
アスペクト比	16:9
輝度	1000nits
コントラスト	1000:1
色深度	1.073億色、10ビット
シグナルプロセス	18-bit
視野角	178°(水平) / 178°(垂直)

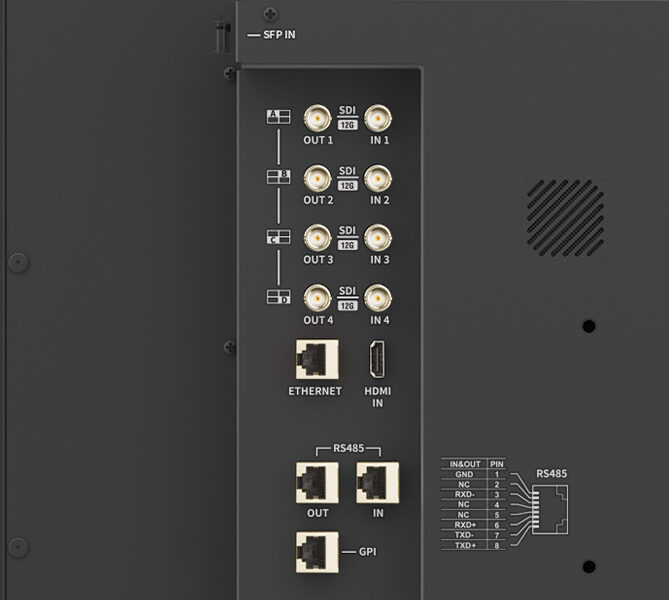

入力	■BNC ×4　12G/6G/3G/HD/SD-SDI入力 ■HDMI ×1　HDMI 2.0入力 ■SFP ×1　光ファイバー入力（オプションのSFPアダプタによる） ■RS485 ×1　TSL 3.1/4.0 UMD入力 ■RS485 ×1　GPI (Tally) 入力 ■RJ45 ×1　Webserver IPコントロール用の1000M Ethernet入力
出力	■BNC ×4　12G/6G/3G/HD/SD-SDIループ出力 ■RS485 ×1　TSL 3.1/4.0 UMD出力 ■Analog audio　3.5mmヘッドフォンとスピーカー
ビデオフォーマット	■SDI 1/2/3/4 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080i (50 / 59.94 / 60) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080i (60 / 59.94 / 50) 1080psf (30 / 29.97 / 25 / 24 / 23.98) 720p (60 / 59.94 / 50) 480i (59.94), 576I (50) ■Quad Link 4K (各チャンネル) 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) ■Quad Link 8K (各チャンネル) 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) ■HDMI 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080i (60 / 59.94 / 50) 720p (60 / 59.94 / 50)
入力電圧	AC 100-240V, 50/60Hz, DC 12-17V
消費電力	120W
動作温度	0°C～+50°C
動作湿度	10%～90%
保管温度	-15°C～+60°C
保管湿度	10%～90%
外形寸法	593×404.5×92mm
重量	本体 10kg、パッケージ込み 11.5kg
付属品	■Vマウントプレート ■デスクトップスタンド
