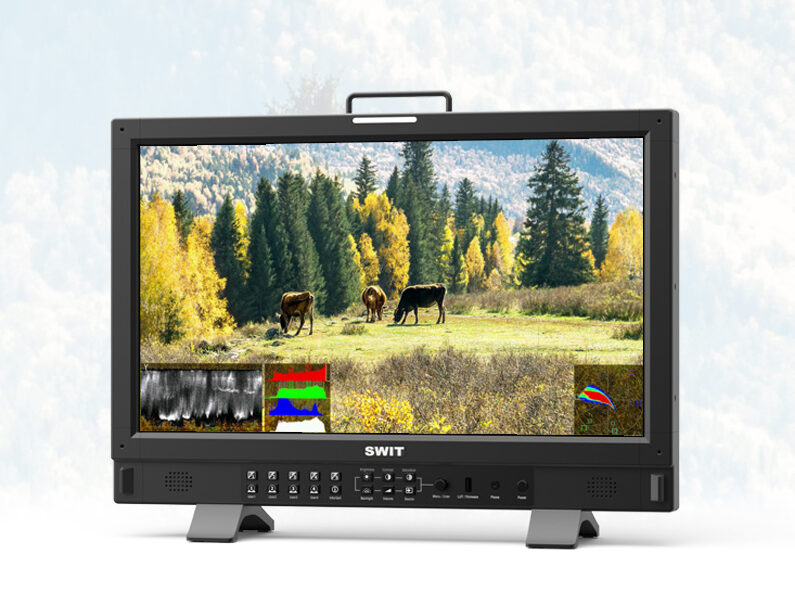

21.5型QLED WCGパネル

BM-H215は、21.5インチ1920×1080 QLEDパネルを採用し、100％DCI-P3カバー広色域、400nitsのLEDバックライト、1000：1コントラスト、H/V 178°視野角で放送や映画制作にも対応します。



マルチ4Kインターフェイス

BM-H215は、SDI入力×4とSDIループ出力×2を搭載し、以下の4K入力をサポートしています。
– 12GSDIシングルリンク4K
– 4x3GSDI Quadlink 4K、（SQDと2SI）
– HDMI 2.0 (4k60p)

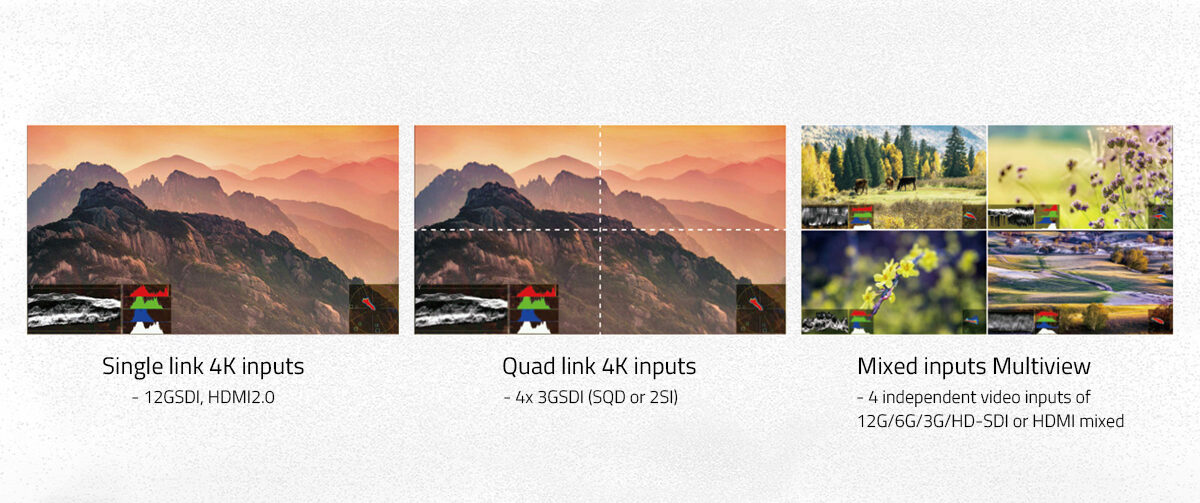

表示モード

BM-H215は、12G-SDI、HDMI2.0を含むSingle link 4K入力、Quad link 4×3G-SDI 4K入力をサポートしています。また、4つの独立ソースを入力してマルチビュー、または2つのソースのPic-by-PicまたはPic-in-Picビューが可能です。
12G/6G/3G/HD-SDIおよびHDMI2.0/1.4/1.3の混合フォーマット入力対応、各入力の波形、ベクトル、オーディオメーター、EOTF、色域選択

VICO 1.97 アイプロテクト

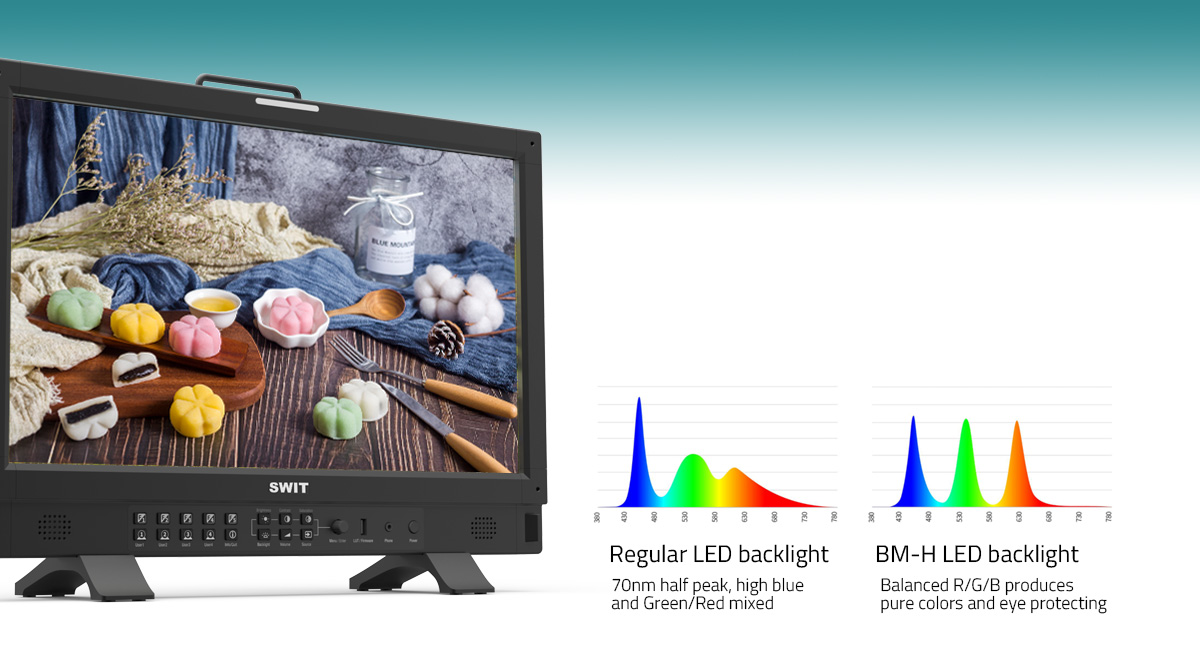

BM-H215 QLEDパネルは、LCDスクリーンとそのLEDバックライトの間に量子ドット層を持っています。LEDスペクトルを変化させて青色を減らし、R/G/Bピークのバランスをとり、視覚疲労を効果的に軽減します。

VICO（視覚的健康と快適性）テストのスコアは1.97、Aクラスで、長時間のビデオ編集や放送スタジオ制作から使用者の目を守ります。

HDR/SDR EOTFと色域の選択

BM-H215は、HLG（Hybrid Log Gamma）、Dolby Vision PQ、SONY S-Log3 HDR、Gamma 1.0/1.8/2.2/2.4/2.6 SDR EOTF、色域をLCDネイティブ、REC.709、DCI-P3、REC.2020から選択できます。

ペイロードID自動設定

BM-H215は、入力映像のPayload IDを識別し、Payload ID情報に従ってHDR/SDR EOTFs、色域、入力範囲、色空間、色深度を自動的に設定することができます。

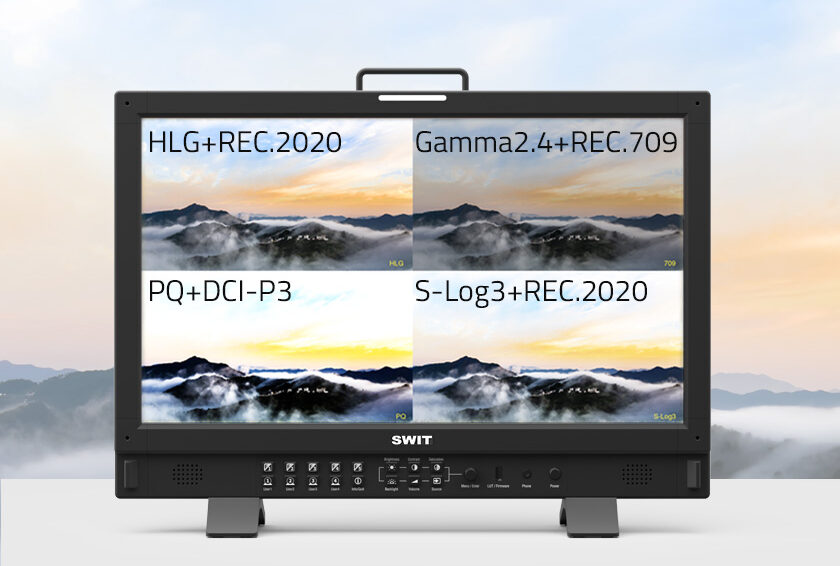

マルチCG＆EOTFビューイング

BM-H215は、1つの入力ソースを4つのウィンドウにコピーし、異なるHDR/SDRと色域を同時に表示することが可能です。HDRとSDRを一緒に制作する際に、正しいリファレンスを得ることができます。

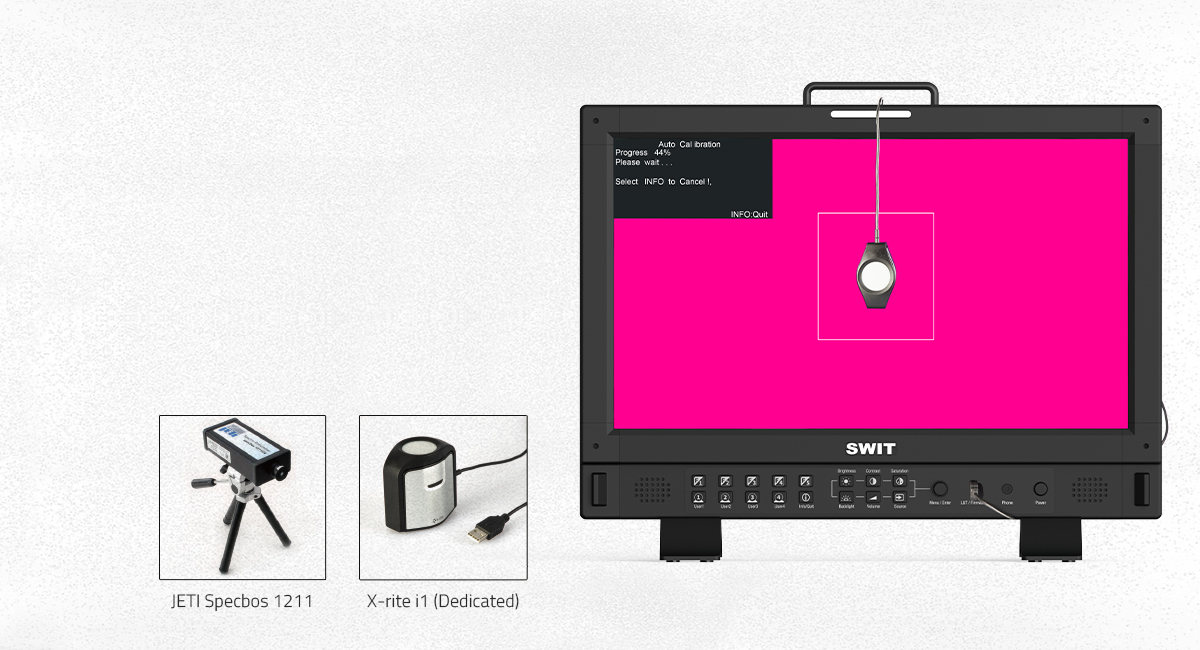

3DLUTオートセルフキャリブレーション

BM-H215は、3DLUTキャリブレーションソフトウェアを内蔵し、X-rite i1およびJeti Specbos 1211プローブをモニターのUSBポートに直接接続することができます。
モニターはカラーパターンを生成し、カラープローブがその色を読み取り、USB経由でモニターに色情報を送信します。モニターは色の違いを比較し、3DLUTを生成し、自動的にキャリブレーションを行います。
キャリブレーション校正時間：X-rite i1 15分、Specbos 1211 45分 校正結果：ΔE≦1.0

オーディオ/ビデオ レイテンシーゼロ

BM-H215は、リップシンク監視のための特殊な画像処理モードとして、4K入力ソースでのZero latencyモード（1/100フレーム以下）をサポートします。

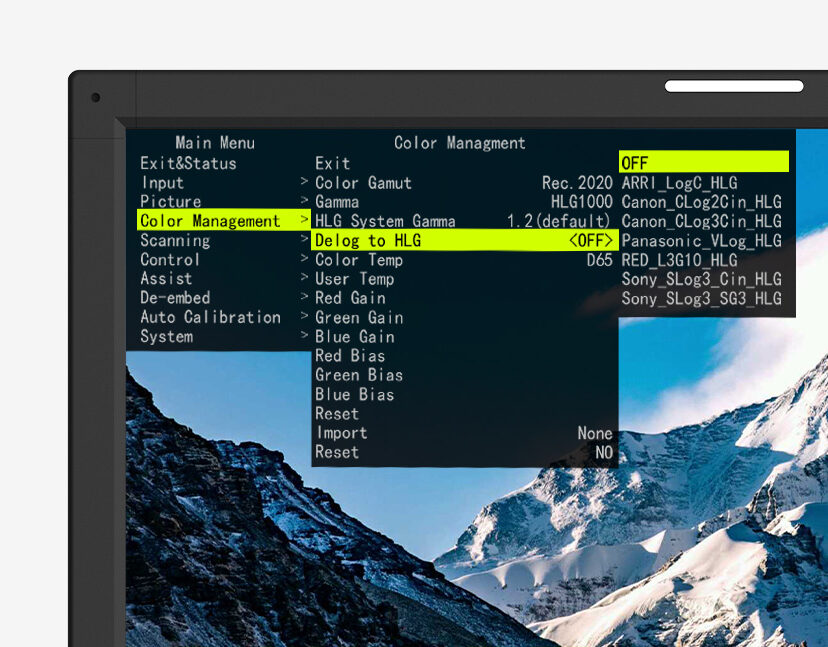

HDR/SDR デログLUT

BM-H215は、Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilmなど含む、HLG1000、PQ1000、Rec 709 SDR変換LUTへのマルチカメラログを内蔵しています。
また、ユーザーLUTをUSBメモリでモニターへアップロードすることも可能で、17×17×17の3DLUTキューブファイルをサポートしています。

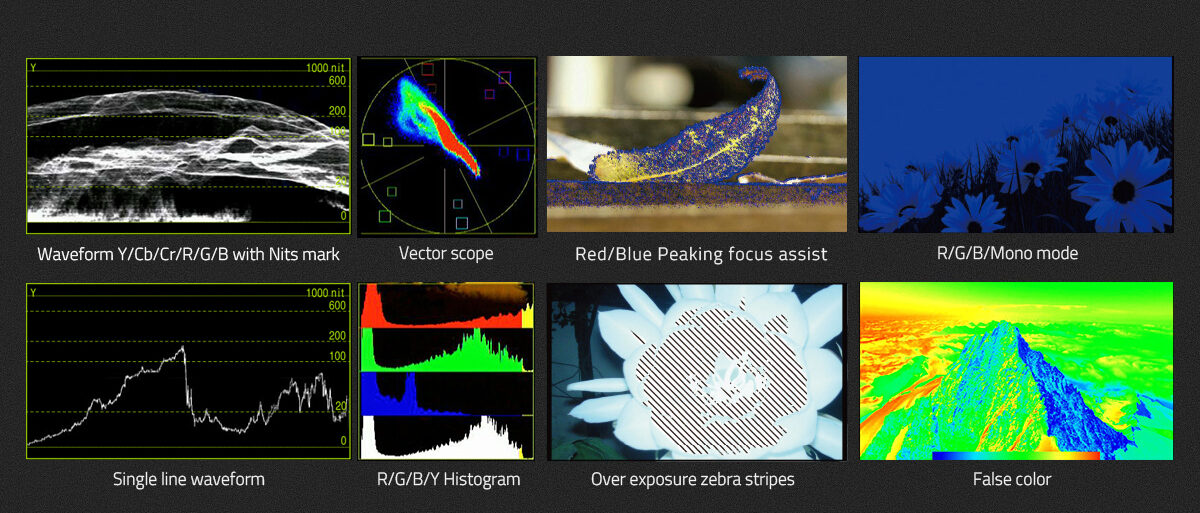

複数の映像解析パターン

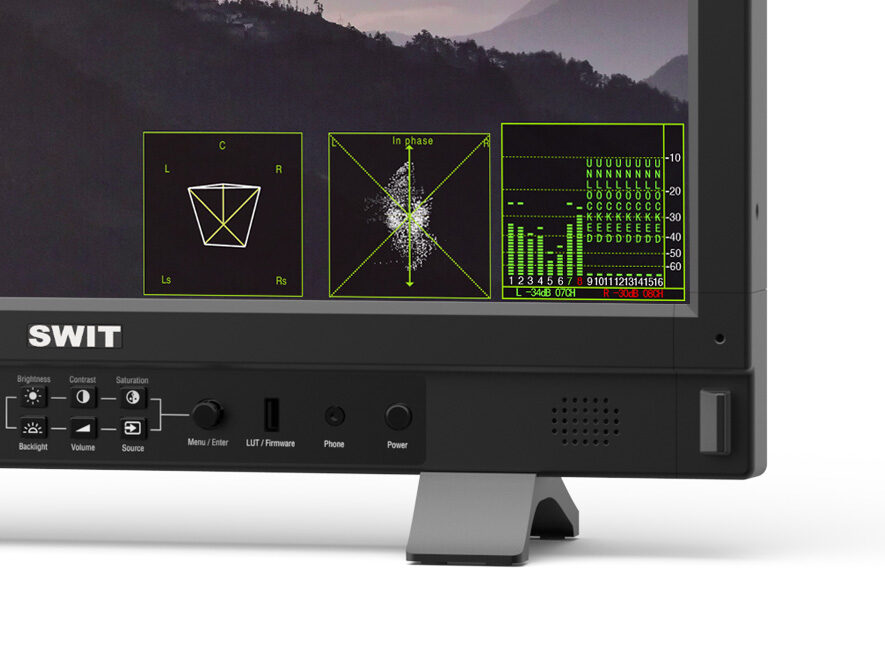

オーディオパターン

BM-H215は、最大16chのエンベデッドオーディオメーターを表示し、任意の2chの音声をスピーカーまたは3.5mmヘッドホン端子から出力することができます。さらに、リサージュ図形や5.1＆7.1サラウンドにも対応しています。

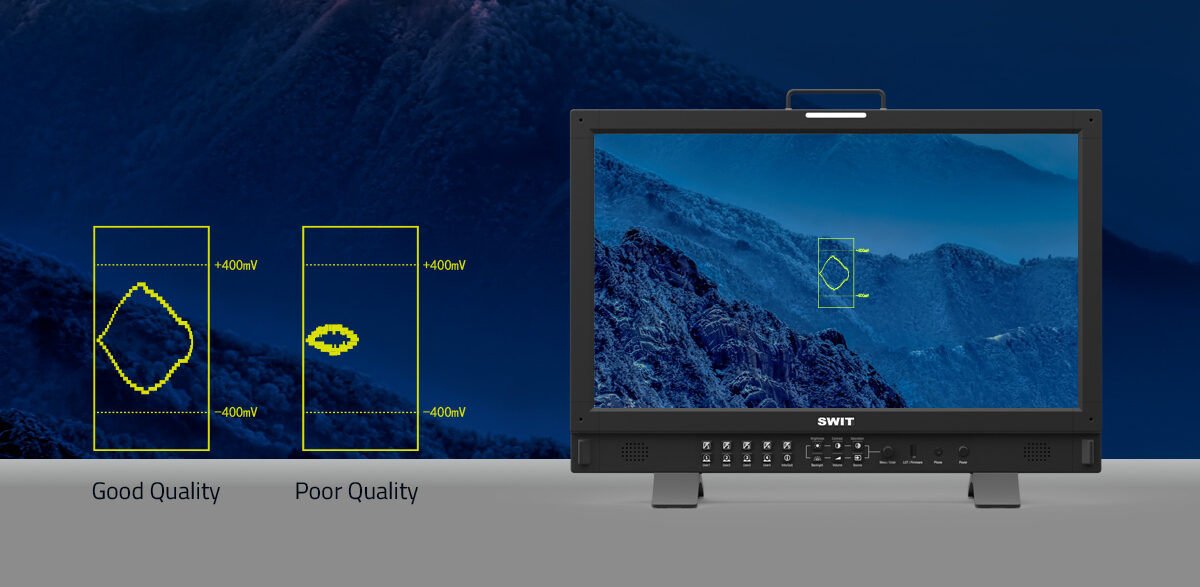

アイパターン

BM-H215は、アイパターンを内蔵し、SDIケーブルによる入力映像の伝送品質、特に12GSDI品質を確認することができます。

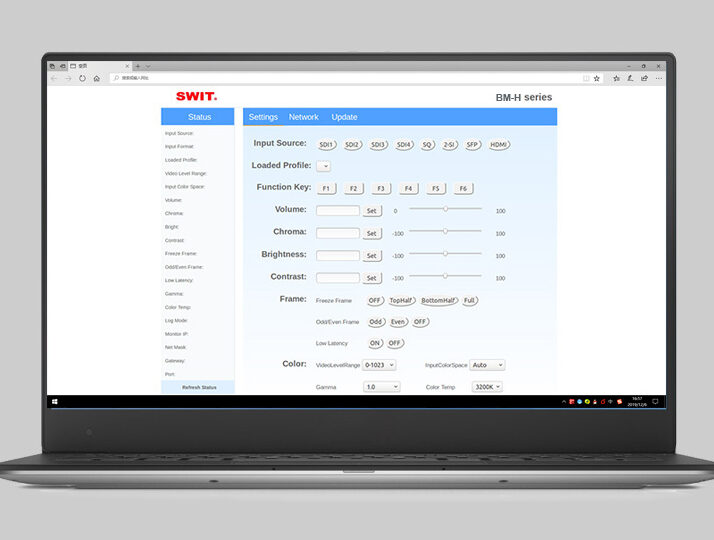

Webserver IPリモートコントロール

BM-H215は、イーサネットLAN接続によるWebサーバーリモートコントロールに対応しています。
APPをインストールすることなく、パソコンのWebブラウザーを使ってモニターコントロールパネルを開き、入力ソースの選択、画像パラメータの調整、ビデオ/オーディオ機能の設定、ファンクションキーの割り当てなどを行うことができます。

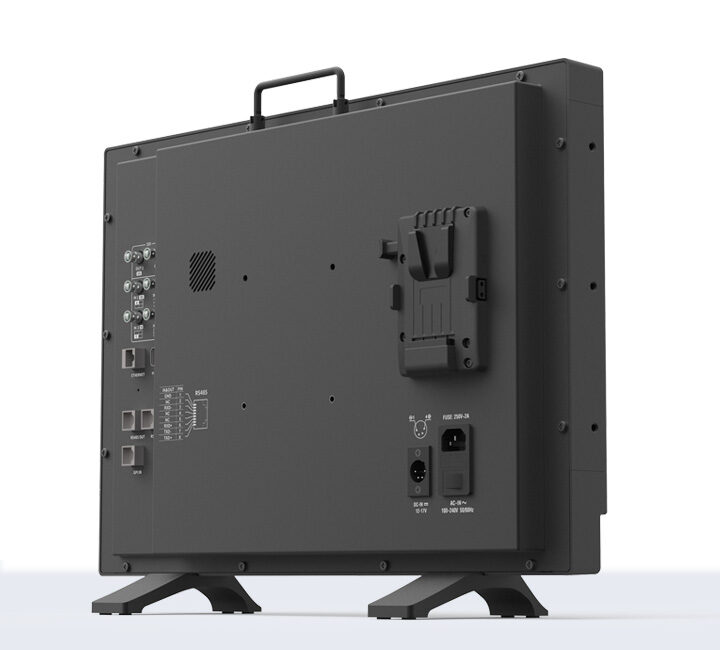

電源供給

BM-H215は、消費電力60W、AC100-240V入力と4ピンXLR DC12-17V入力の両方に対応し、リアパネルにVマウントバッテリープレートを搭載しています。

ディスプレイサイズ	21.5インチ
ディスプレイエリア	476×268mm
解像度	1920×1080
アスペクト比	16:9
輝度	400nits
コントラスト	1000:1
色深度	10bit (8+2FRC)
シグナルプロセス	18-bit
視野角	178°(H) /178°(V)

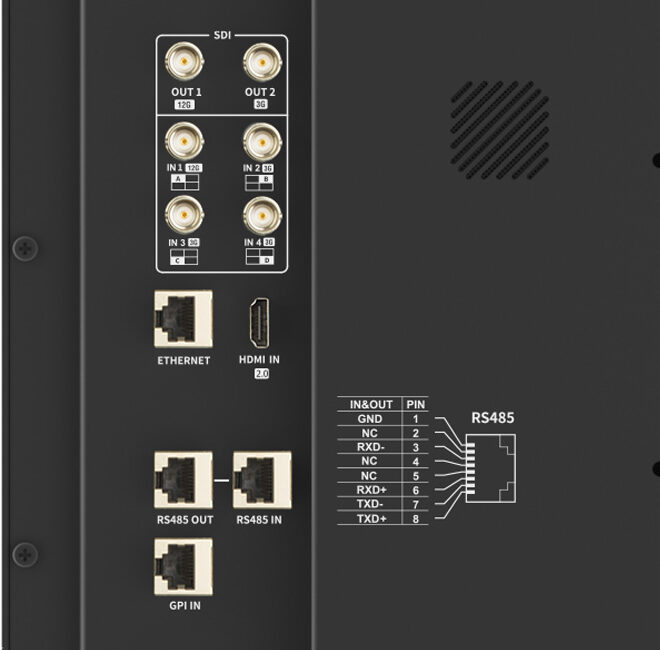

入力	■BNC ×1　12G/6G/3G/HD/SD-SDI input ■BNC ×3　3G/HD/SD-SDI input ■HDMI ×1　HDMI 2.0 input ■RS485 ×1　TSL 3.1/4.0 UMD input ■RS485 ×1　GPI (Tally) input ■RJ45 ×1　1000M Ethernet input for Webserver IP control
出力	■BNC ×1　12G/6G/3G/HD/SD-SDI loop output ■BNC ×1　3G/HD/SD-SDI loop output ■RS485 ×1　TSL 3.1/4.0 UMD output ■Analog audio　3.5mm headphone and speaker
ビデオフォーマット	■SDI 1 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080i (50 / 59.94 / 60) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080i (60 / 59.94 / 50) 1080psf (30 / 29.97 / 25 / 24 / 23.98) 720p (60 / 59.94 / 50) 480i (59.94), 576I (50) ■SDI 2/3/4 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080i (60 / 59.94 / 50) 1080psf (30 / 29.97 / 25 / 24 / 23.98) 720p (60 / 59.94 / 50) 480i (59.94), 576I (50) ■Quad Link 4K (Each channel) 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) ■HDMI 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080i (60 / 59.94 / 50) 720p (60 / 59.94 / 50)
入力電圧	DC 12V-17V, AC 100-240V, 50/60Hz
消費電力	60W
動作温度	0°C～+50°C
動作湿度	10%～90%
保管温度	-15°C～+60°C
保管湿度	10%～90%
外形寸法	530.6×364.3×74.2mm
重量	内容量6.05kg、パッケージ付き10kg
