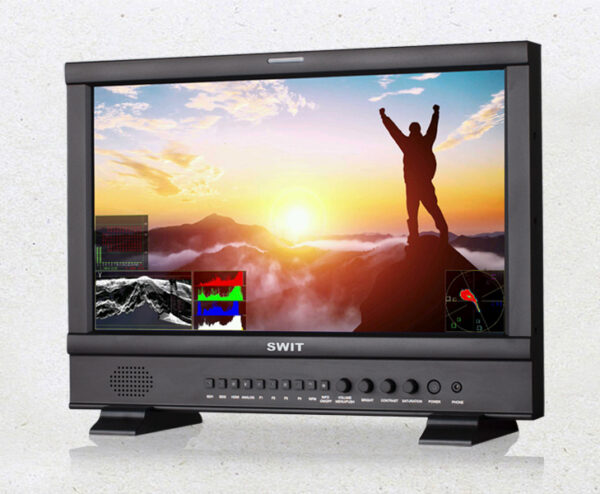

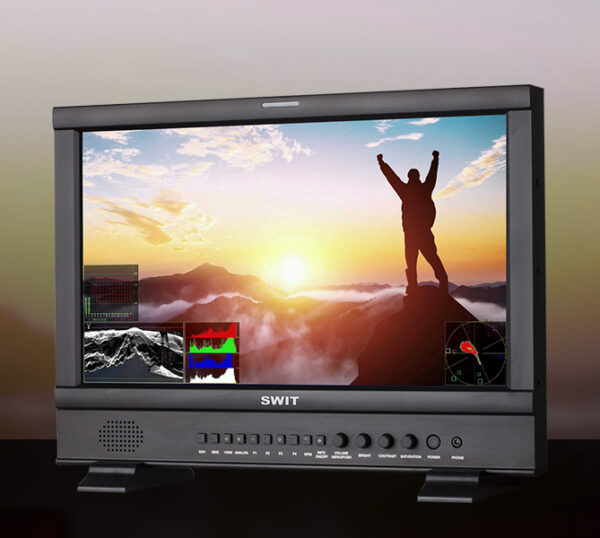

17.3型フルHDスタジオ液晶モニター

S-1173Fは、17.3 -インチIPS（In-Plane Switching）液晶パネルを採用し、フルHD 1920×1080解像度、LEDバックライト、700：1のコントラストで正確な色再現が可能です。（視野角は水平：160° / 垂直：160°）

マルチフォーマット入出力

2K/3G/HD/SD-SDI入力×2系統
2K/3G/HD/SD-SDIループ ×2
HDMI入力×1
HDMIループ×1
YUV入力×1
VGA入力×1
CVBS入力×1
CVBSループ×1
RS485 UMD入力×1
RS485 UMD出力×1
RS232C UMD入力×1
RS485 GPI入力×1
L/Rアナログ音声入力×1

映像解析アシスタントパターン

波形／ベクトルスコープ／ヒストグラム

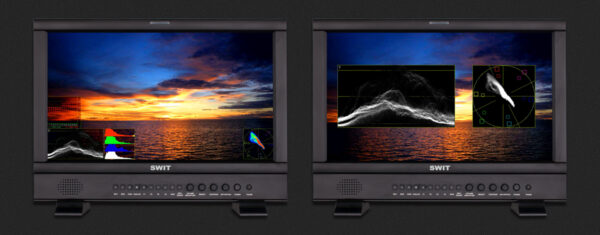

S-1173Fは、波形（Y/Pb/Pr/R/G/B）、ベクトルスコープ、ヒストグラム（R/G/B/Y）、デジタルビデオの品質情報（明るさ、色、彩度など）を表示することができます。表示は個別にオン/オフすることが可能で、位置（上下左右）、サイズ、色、半透明を選択することができます。

エンベデッドオーディオモニタリング

最大16chメーター（アラート、セレクト出力付き）

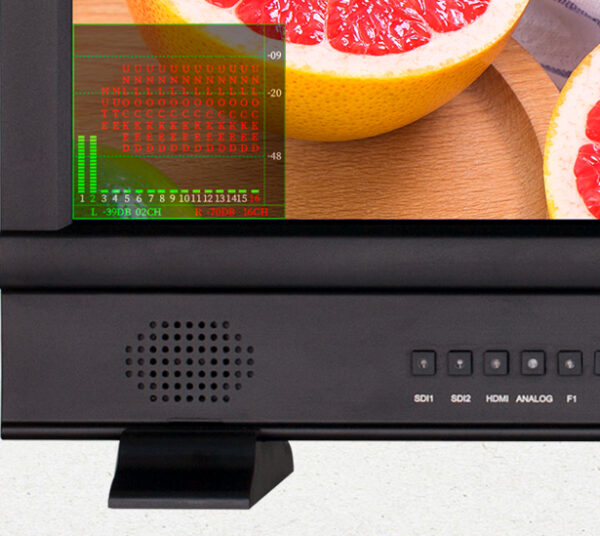

S-1173Fは、SDI-16chおよびHDMI-8chのエンベデッドオーディオ・メーターを表示し、マークとオーディオ異常警告情報を表示します。また、選択した2chの音声を3.5mmソケットまたはスピーカーから出力することも可能です。オーディオメーターパターンの位置は4隅から選択でき、2ch/8ch/16chの表示が可能です。また、スケールマーカー、アラート情報、半透明も選択することができます。

UMDとテキストタリー表示

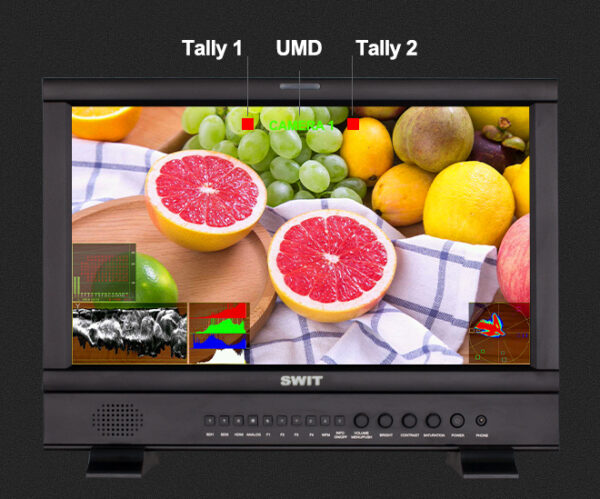

S-1173Fは、TSL3.1/4.0プロトコルのUMDおよびText-Tally表示に対応しています。TSLアドレスを1～126個まで選択でき、最大8文字を表示可能です。UMD/TALLY信号は、モニター背面のRS485またはRS232Cポートから入力することができます。

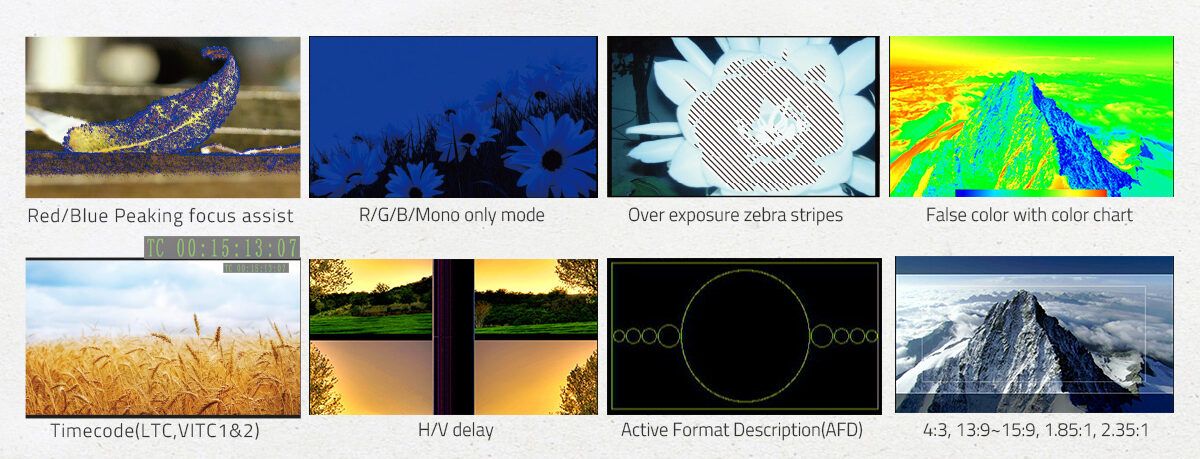

ピーキング、R/G/B/モノラルのみ、ゼブラ、フォルスカラー

3DLUTカラーキャリブレーション

内蔵De-Log LUTとユーザーLUTのアップロード

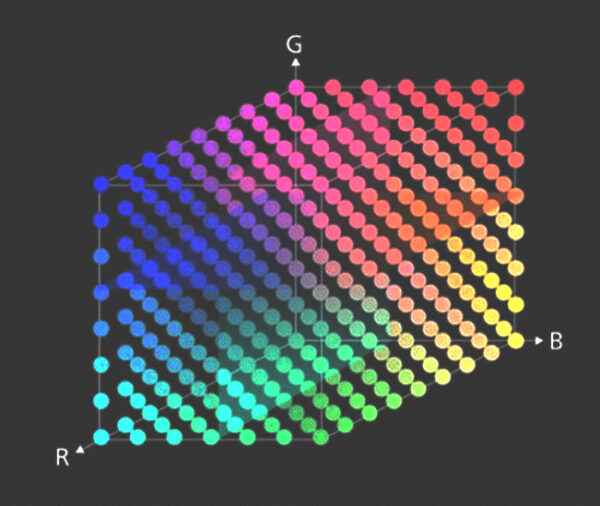

S-1173Fは、17×17×17の3DLUTの正確なカラーキャリブレーションをサポートしています。プロ仕様のカラーアナライザー（KONICA MINOLTA CA310など）と3DLUTキャリブレーションソフト（SpectralCal CalMAN5など）で測定し、生成した3DLUTキューブファイルをUSBメモリからモニターにインポート可能です。
また、Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilmなどのRec709準拠のLUTに対応したカメラログを内蔵しています。

USBファームウェアアップグレード

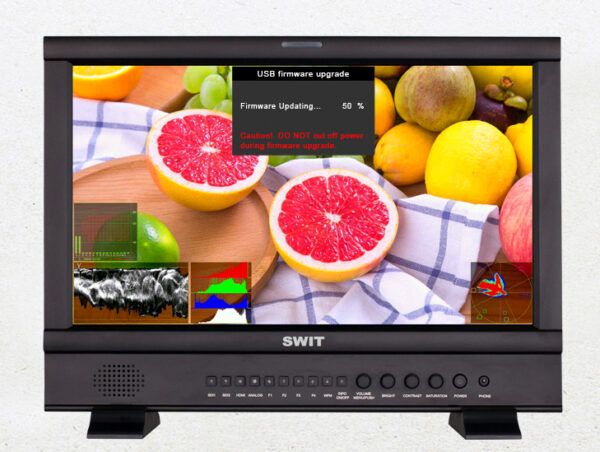

S-1173Fのファームウェアアップグレードは、背面のUSBポートへ最新のファームウェアを格納したUSBメモリを接続することで、PCを介さず行うことができます。

マルチ電源

ACアダプター/Vマウント

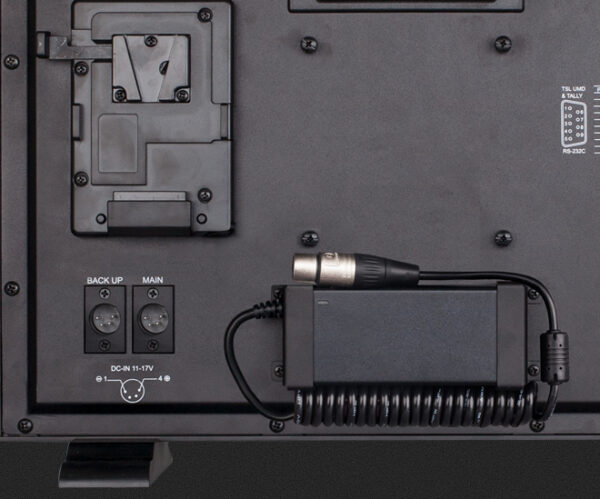

S-1173Fは、DC11-17V電源入力の4ピンXLRソケットと、屋外での使用に適したVマウントプレートを搭載しています。

3色TALLYライト

S-1173Fのタリーライトの色は、 赤、緑、黄の3色です。モニター背面のRS485ポートを使用することで、タリーランプを制御することができます。

ディメンション



ディスプレイサイズ	17.3インチ
ディスプレイエリア	381.89×214.8mm
解像度	1920×1080
アスペクト比	16:9 (4:3調整可能)
輝度	300cd/m2
コントラスト	700:1
カラー	1677万色
視野角	160°(H)∕160°(V)

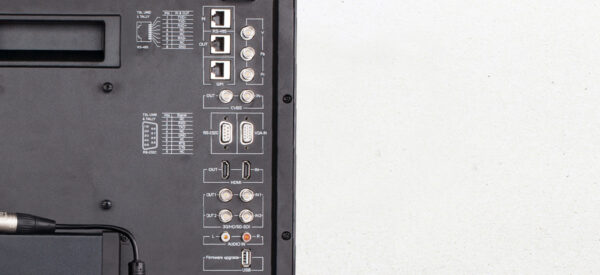

入力	■BNC×2　2k/3G/HD/SD-SDI input×2 ■BNC×1　CVBS input ■BNC×3　Y/Pb/Pr input ■HDMI ×1　HDMI input ■RS485 ×2　GPI×1, UMD×1 ■RS232C ×1　UMD ■VGA ×1　VGA input ■RCA ×2　L/R audio input ■USB ×1　USB input (firmware upgrade)
出力	■BNC×2　2K/3G/HD/SD-SDI Loop output ■BNC×1　CVBS Loop output ■HDMI ×1　HDMI Loop output ■RS485 ×1　UMD×1 ■3.5mm ×1　 SDI/HDMI embedded audio output, analog audio output
ビデオフォーマット	■CVBS　NTSC∕PAL ■SDI 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50) 1080i (60 / 59.94 / 50) 1080p (30 / 29.97 / 25 / 24 / 23.98) 1080psf (30 / 29.97 / 25 / 24 / 23.98) 720p (60 / 59.94 / 50) 480i (59.94) 576i (50) ■HDMI 480i/ 576i / 480p / 576p 1080i (60 / 59.94 / 50) 720p (60 / 59.94 / 50) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) ■Y/Pb/Pr　480i/ 576i / 480p / 576p, 720p (50/60), 1080i (50/60), 1080p (50/60) ■VGA 640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768 1280×960 / 1280×1024 / 1600×1200
入力電圧	AC: 100V-240V DC: 11V-17V
消費電力	≤32W
動作温度	0°C～+40°C
動作湿度	10%～90%
保管温度	-15°C～+60°C
保管湿度	10%～90%

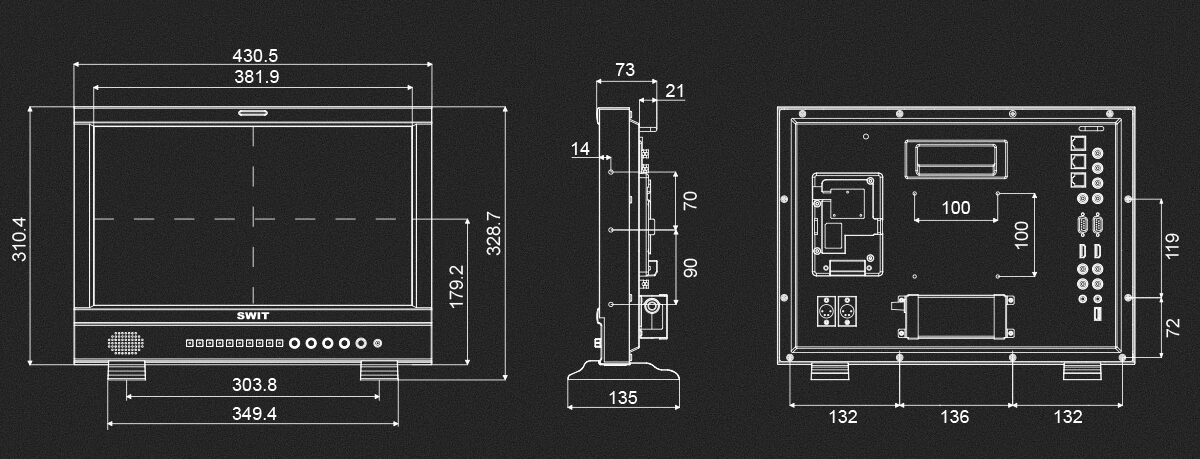

外形寸法	430×310×73mm
重量	内容量4.65kg、パッケージ含む7.45kg
