9インチ フルHDリファレンス液晶モニター

9インチ フルHDリファレンス液晶モニター

型番S-1093FS

希望小売価格318,000円(税込349,800円)

› 9インチ(1920×1200)IPS液晶
› H/V 170°ビューイング
› 液晶保護ガラス内蔵
› 2K/3G/HD/SD-SDI、HDMI、CVBSモニター
› 16chエンベデッドオーディオメーター (アラート付)
› 任意の2chを選択しオーディオ出力
› 波形(Y/Cb/Cr/R/G/B)、シングルライン
› ベクタースコープ、ヒストグラム(R/G/B/Y)
› AFD、H/Vディレイ、R/G/B/Mono、フォルスカラー
› TSL UMDとテキストTALLY表示
› ゼブラストライプ、ピーキングフォーカスアシスト
› SDIタイムコード表示
› マーカー表示(4:3、13:9、14:9、15:9、1.85:1、2.35:1)

概要

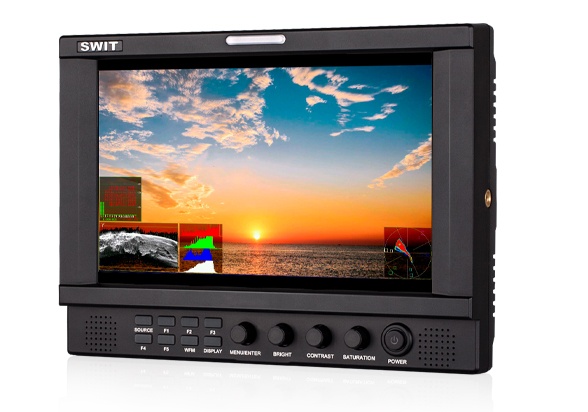

9インチ LEDバックライト付IPS液晶モニター

S-1093Fは、LEDバックライトを搭載した9インチIPS(In-Plane Switching)液晶モニターです。
フルHD 1920×1200の解像度、コントラスト1000:1、視野角 水平:170°/垂直:170°の液晶は、安定したモニタリングを実現します。

特長

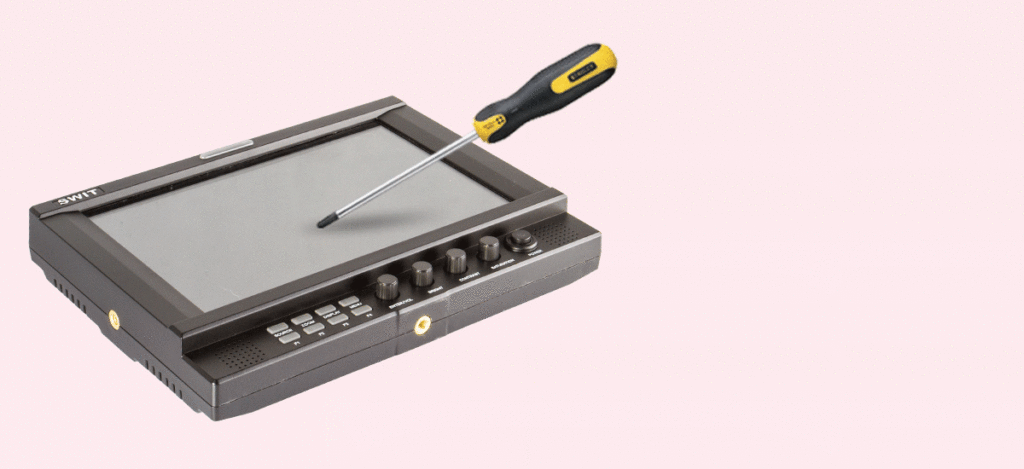

液晶保護ガラス

S-1093Fの液晶ディスプレイはガラスで覆われており、傷や破損から画面を保護します。

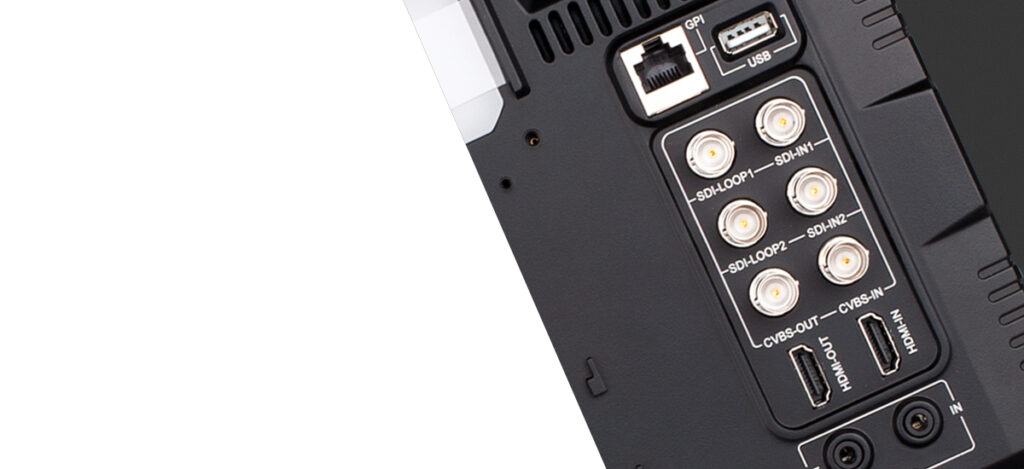

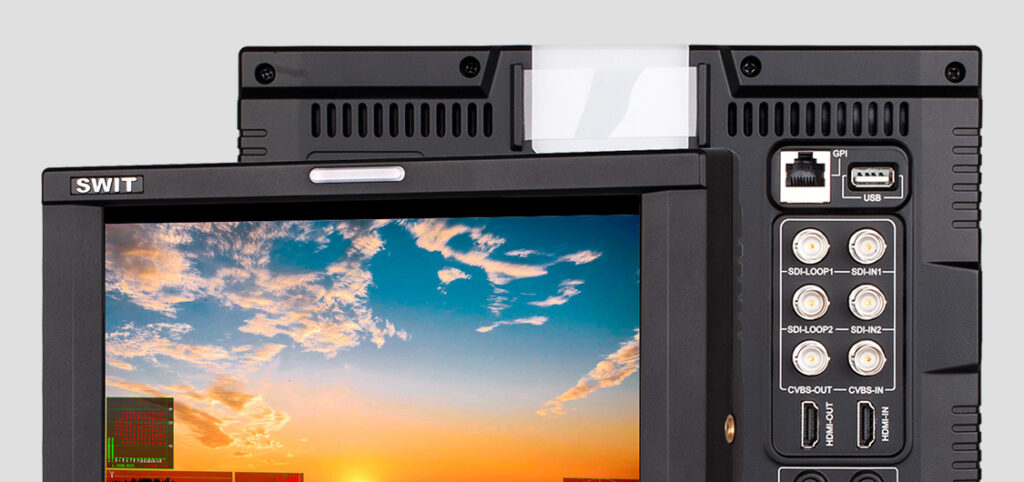

入出力インターフェイス

2048×1080p60までの解像度に対応

S-1093Fは、下記の入出力をサポートしています。

    • 2K/3G/HD/SD-SDI入力×2
    • 2K/3G/HD/SD-SDIループ出力×2
    • HDMI入力×1(HDCP非対応)
    • HDMIループ出力×1(SDIコンバージョン不可)
    • CVBS入力×1
    • CVBSループ出力×1
    • 3.5mmアナログ音声入力×1
    • 3.5mmアナログ音声出力×1

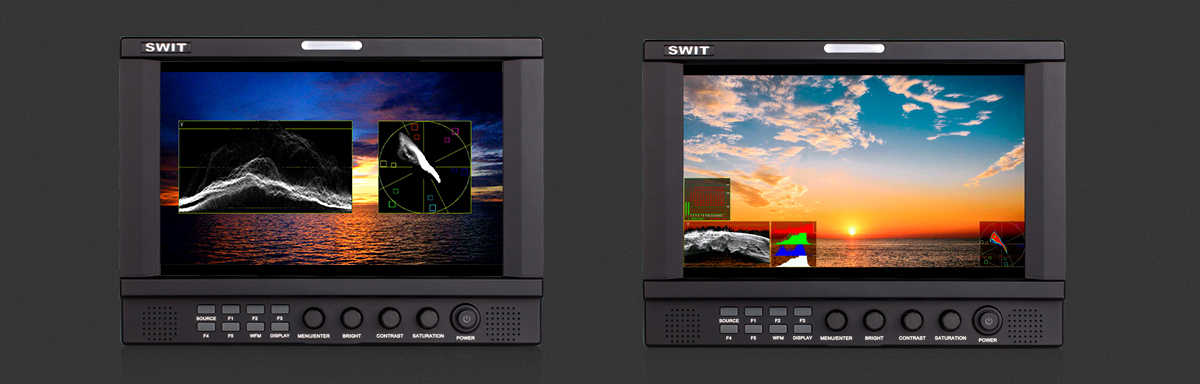

映像解析アシスタント表示

波形/ベクトルスコープ/ヒストグラム

S-1093Fは、波形(Y/Pb/Pr/R/G/B)、ベクトルスコープ、ヒストグラム(R/G/B/Y)、デジタルビデオの品質情報(明るさ、色、彩度など)を表示することができます。表示は個別にオン/オフすることが可能で、位置(上下左右)、サイズ、色、半透明を選択することができます。

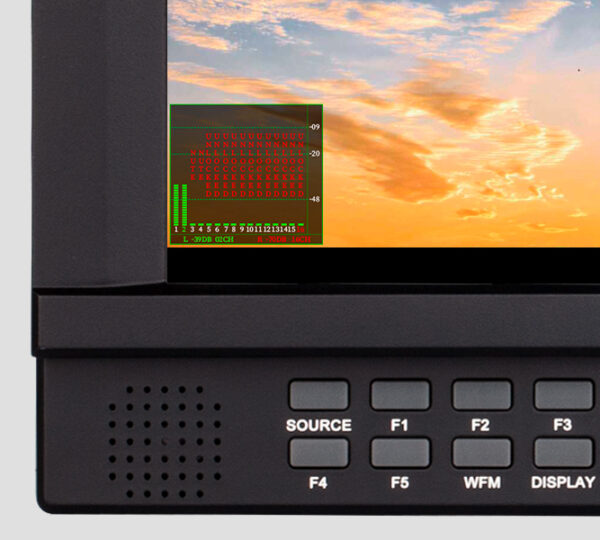

エンベデッドオーディオモニタリング

16chオーディオメーター(アラート、セレクト出力付き)

S-1093Fは、SDI-16chおよびHDMI-8chのエンベデッドオーディオ・メーターを表示し、マークとオーディオ異常警告情報を表示します。また、選択した2chの音声を3.5mmソケットまたはスピーカーから出力することも可能です。オーディオメーターパターンの位置は4隅から選択でき、2ch/8ch/16chの表示が可能です。また、スケールマーカー、アラート情報、半透明も選択することができます。

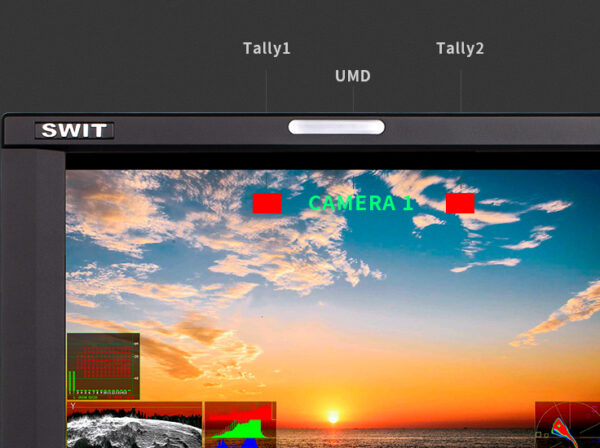

UMDとテキストタリー表示

S-1053Fは、TSL3.1/4.0プロトコルのUMDおよびText-Tally表示に対応しています。TSLアドレスを1~126個まで選択でき、最大8文字を表示可能です。UMD/TALLY信号は、モニター背面のRJ45(RS485)ポートから入力することができます。



USBファームウェアアップグレード

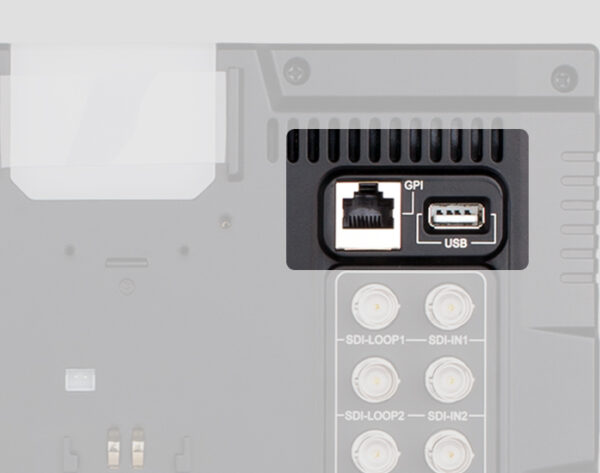

S-1093Fのファームウェアアップグレードは、背面のUSBポートへ最新のファームウェアを格納したUSBメモリを接続することで、PCを介さず行うことができます。

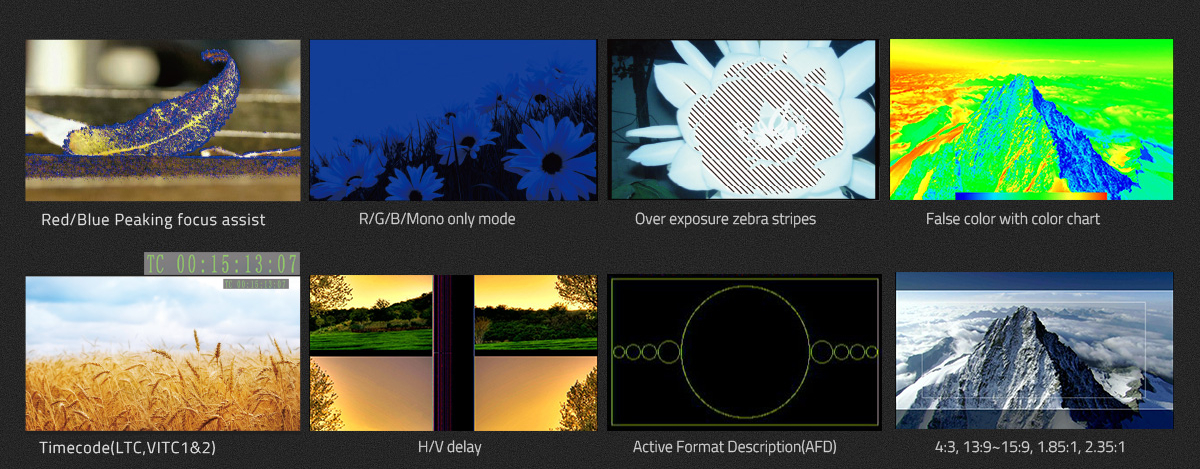

ピーキング、R/G/B/モノラルのみ、ゼブラ、フォルスカラー



3色TALLYライト

S-1093Fは、フロントとリアに赤/緑/黄色のタリーライトを搭載しています。

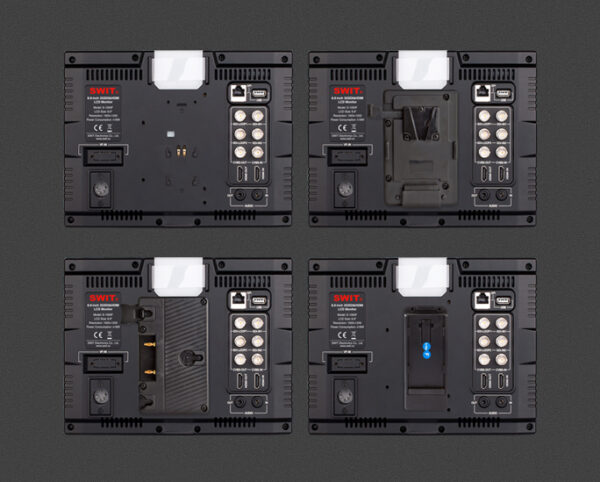

各種バッテリーマウントプレート対応

ACアダプター/Vマウント/ゴールドマウント/スナップオンDVマウント

S-1093Fは、4ピンXLRソケットによるDC6.5-24V入力に対応しています。
SWIT S-7004シリーズVマウント / ゴールドマウント / DVバッテリープレートを装着して電源供給することも可能です。

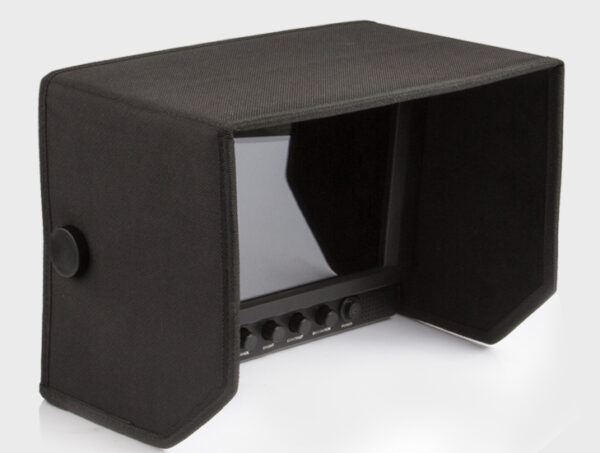

サンフード

S-1093Fには、屋外での使用に最適なサンフードが付属しています。左右のネジ穴で簡単に取り付けることができる他、マジックテープで直接取り付けることも可能です。



付属品

[Basicパッケージ] 価格はページ上部に記載
折り畳み式サンフード、コールドシュー1/4ボールヘッド、S-7004シリーズ Vマウント/Goldマウント/DVバッテリープレート(U/F/D/B/V/I/C/E)いずれか1つを選択、AC-DCアダプター



[Proパッケージ] 希望小売価格 338,000円(税込371,800円)
上記Basicパッケージの内容、デスクトップスタンド、S-7101 D-tap to 4ピンXLRケーブル、キャリングケース

仕様

ディスプレイサイズ 9インチ
ディスプレイエリア 191.52×119.70mm
解像度 1920×1200
アスペクト比 16:9 (4:3調整可能)
輝度 450cd/m2
コントラスト 1000:1
カラー 1677万色
視野角 水平:170° 垂直:170°
入力 ■BNC ×2 2K/3G/HD/SD-SDI
■BNC ×1 Composite
■HDMI ×1 HDMI
■3.5mm ×1 Analog audio
出力 ■BNC ×2 2K/3G/HD/SD-SDI ループ出力
■BNC ×1 Composite ループ出力
■HDMI ×1 HDMI ループ出力
■3.5mm ×1 SDI, HDMI, Analog audio出力
ビデオフォーマット ■SDI
2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

1080p (60 / 59.94 / 50)
1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25 / 24 / 23.98)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
720p (60 / 59.94 / 50)
480i (59.94)
576i (50)

■HDMI
480i/ 576i / 480p / 576p
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
入力電圧 DC / battery 6.5V-24V
最大消費電力 18W以下
動作温度 0°C~+40°C
動作湿度 10%~90%
保管温度 -15°C~+60°C
保管湿度 10%~90%
外形寸法 241×178×50mm
重量 960g

オプション

Vマウントプレート S-7004S

12,800円(税込14,080円)

SONY NP-F DVバッテリーマウントプレート S-7004F

7,800円(税込8,580円)

SONY BP-U DVバッテリーマウントプレート S-7004U

7,800円(税込8,580円)

Panasonic CGA/VBD DVバッテリーマウントプレート S-7004D

7,800円(税込8,580円)

Panasonic VBG DVバッテリーマウントプレート S-7004B

7,800円(税込8,580円)

Canon BP DVバッテリーマウントプレート S-7004C

7,800円(税込8,580円)

Canon DSLR バッテリーマウントプレート S-7004E

7,800円(税込8,580円)

JVC SSL DVバッテリーマウントプレート S-7004i

7,800円(税込8,580円)

JVC BN-VF DVバッテリーマウントプレート S-7004V

7,800円(税込8,580円)
