NLE 編集室向け SDI モニタリングミキサー

NLE 編集室向け SDI モニタリングミキサー

型番SAM-32B

希望小売価格450,000円(税込495,000円)

NLE編集室のモニタリングに必要な機能をすべて搭載
-SDI対応16チャンネル
-6つのアナログオーディオ出力に音声を自由にアサイン
-オーディオチャンネル毎にディレイ量の設定可能
編集室で使用される民生用TFTモニターはディレイ量が大きく
マスターモニターに合わせる際に必要となる細かいディレイ設定が可能です。

※価格にはタブレット代も含まれます。


概要

ポストプロダクション様からの「声」で製品化しました。



編集室のクライアントモニターは民生用TFTモニターを使用しています。民生用TFTモニターはディレイ量が大きくマスターモニターに合わせるには細かいディレイ量の設定が必要です。

SDI対応16チャンネルモニタリングミキサーSAM-32Bは、オーディオチャンネル毎にディレイ量を設定できます。6つのアナログオーディオ出力に音声を自由にアサインでき、NLE編集室のモニタリングに必要な機能をすべて搭載したモニタリングミキサーです。

タブレット端末によるコントロール

本体とAndoroidタブレット端末をBluetoothで接続することで遠隔からの操作が可能です。

専用アプリケーションで直感的に操作

モニタリングミキサー専用で設計されたアプリケーションは、直感的に操作できます。
solo/mute、LevelMeter、ダブルクリックで0dbなど、基本機能はすべて搭載。

Analog Audio Outを6ch搭載

6つのアナログオーディオ出力があり、それぞれの出力に自由に音声をアサインすることができます。

Audio Delay機能

アナログオーディオ出力毎に、最大7.5Fまで音声を遅延可能。0.5F単位で設定できます。

プリセット機能

設定した内容を10個プリセットできます。部屋毎/オペレーター毎などプリセットできます。

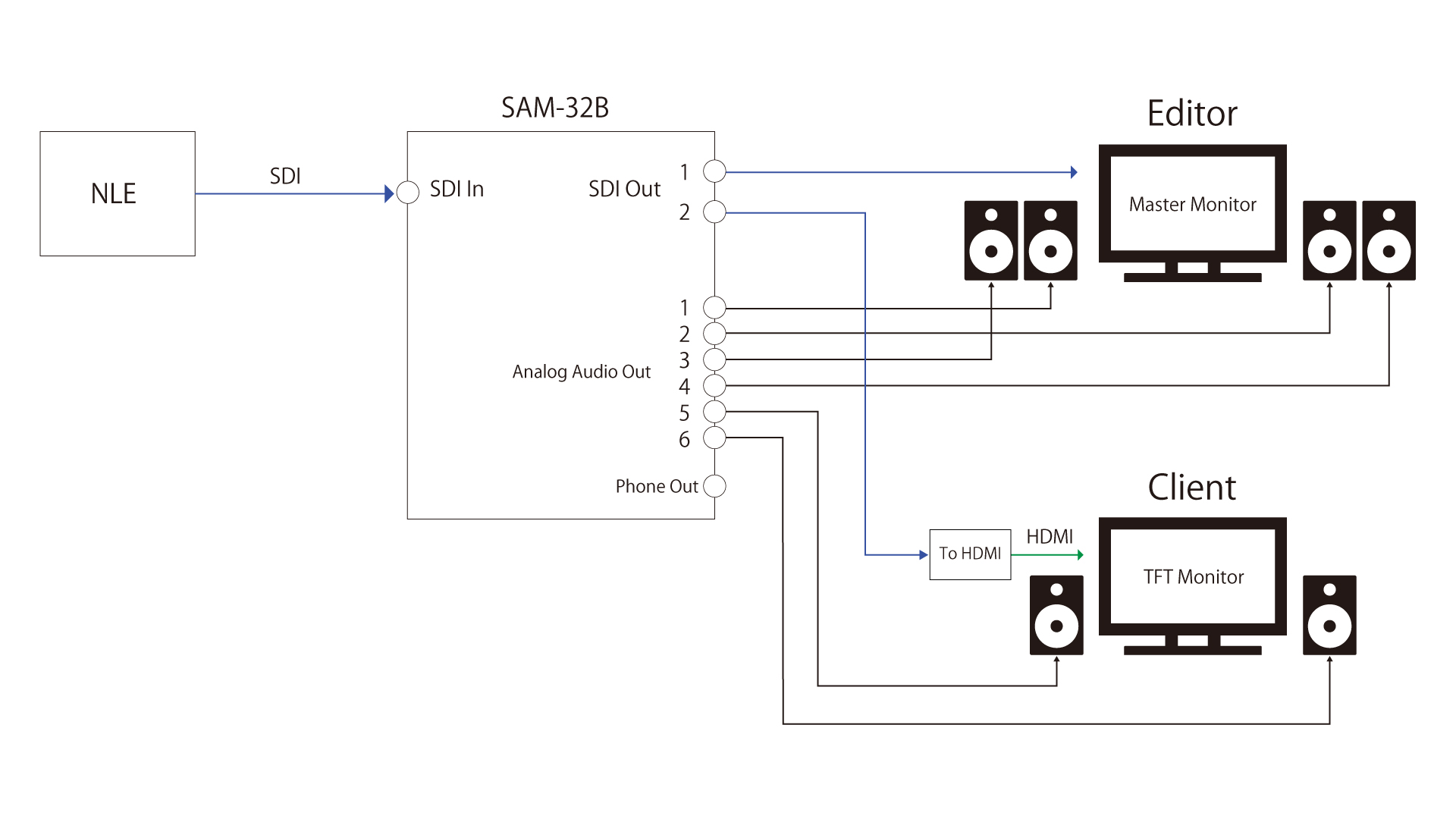

システム図

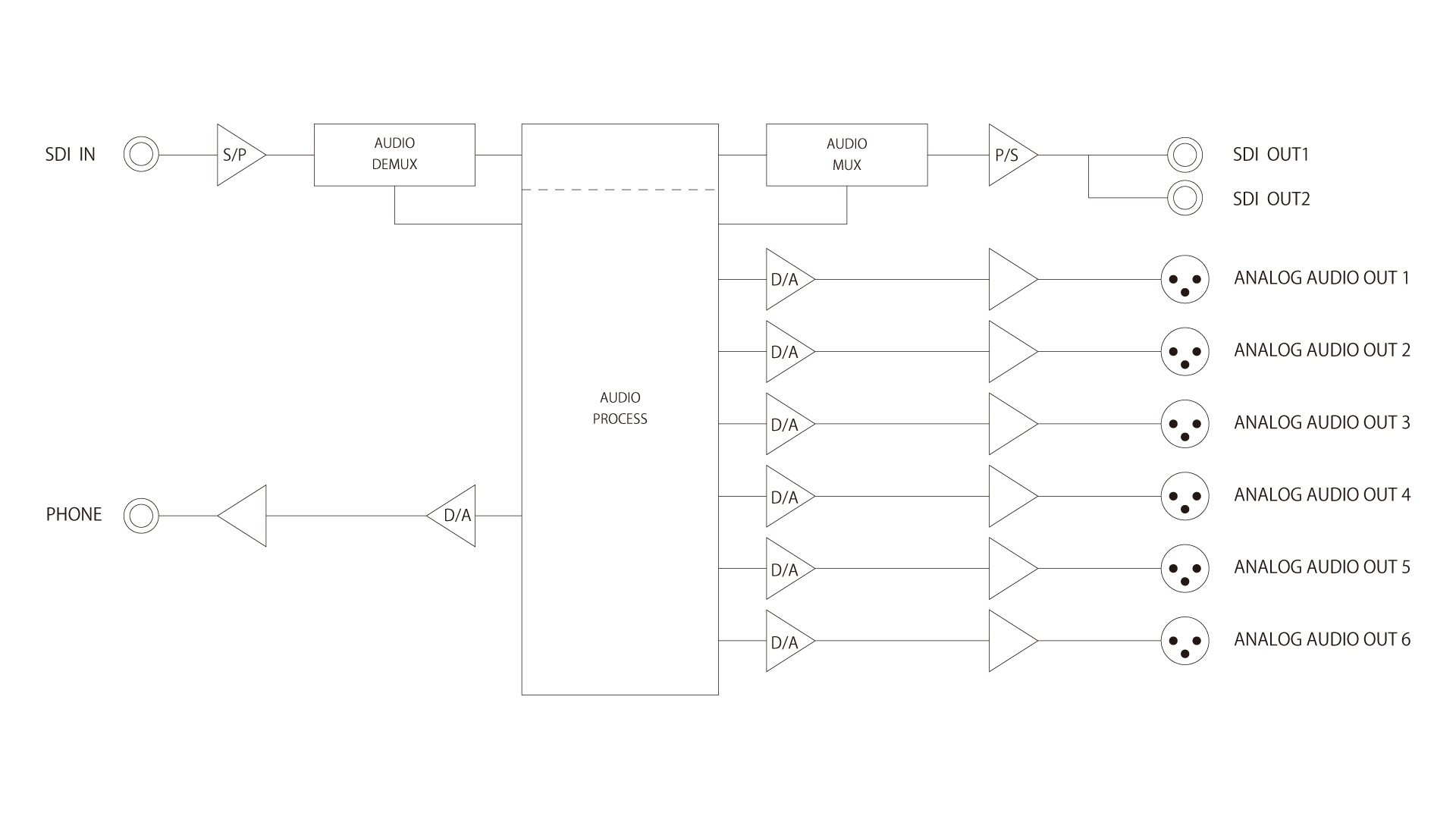

ブロック図

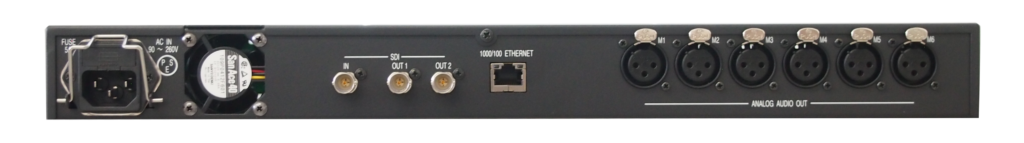

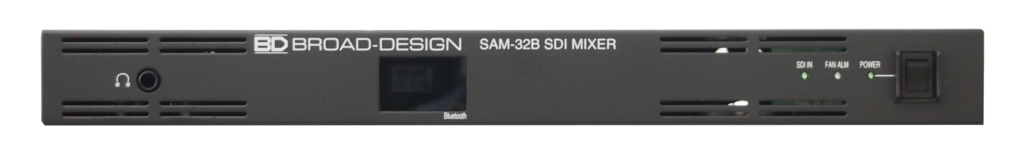

SAM-32B 正面、背面

特長

タブレット×専用アプリケーション

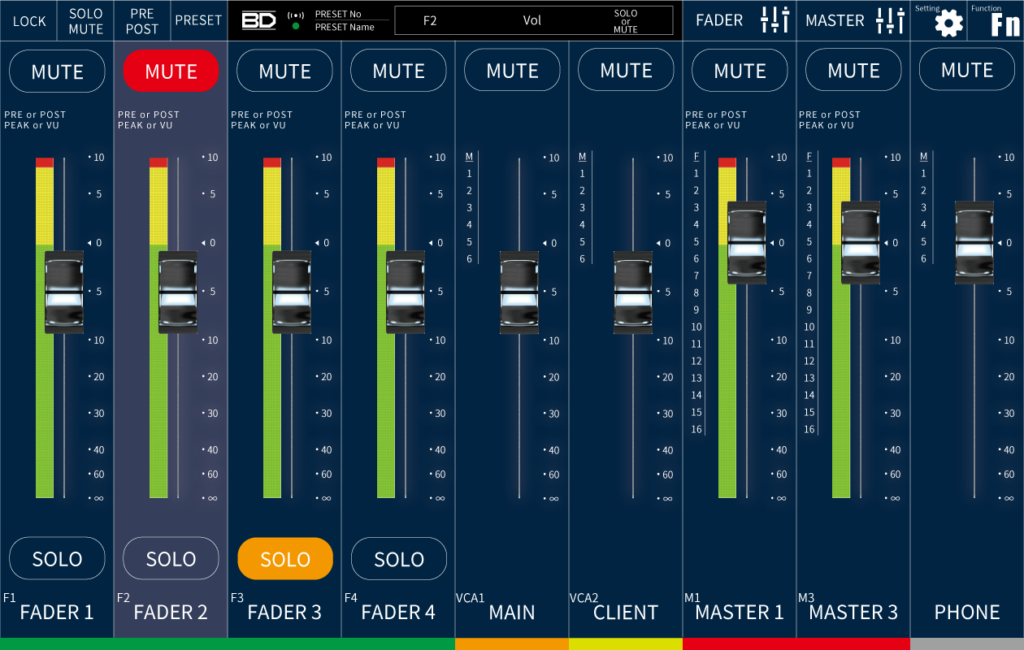

「MAIN」起動時の画面


設定画面で任意の入力フェーダーとマスターフェーダーを選択し画面上に表示可能(9つまで)

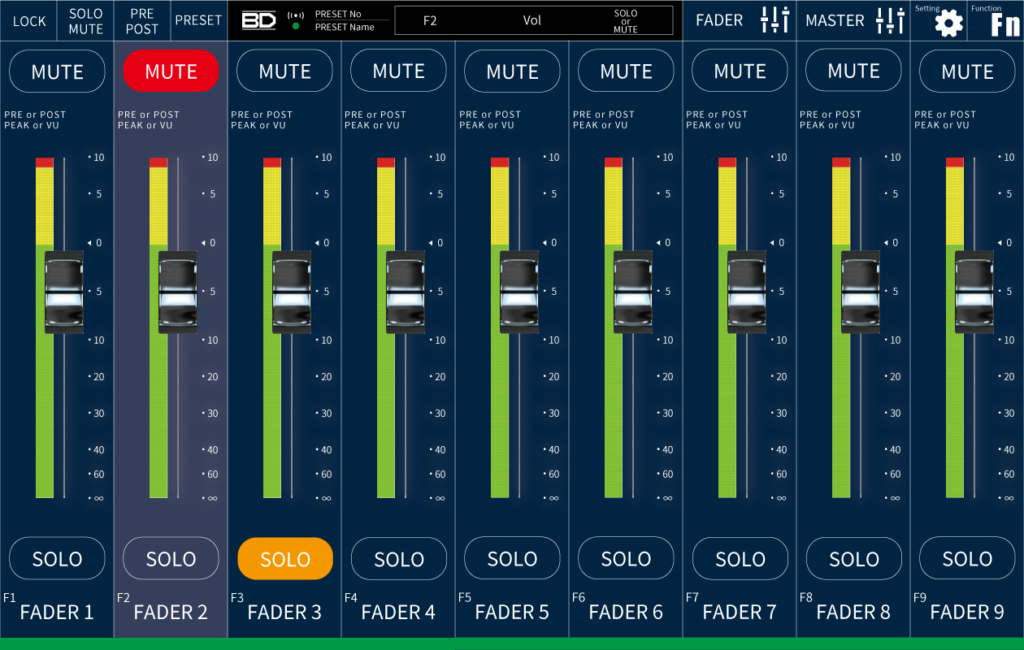

「FADER」


入力フェーダーを操作するための画面

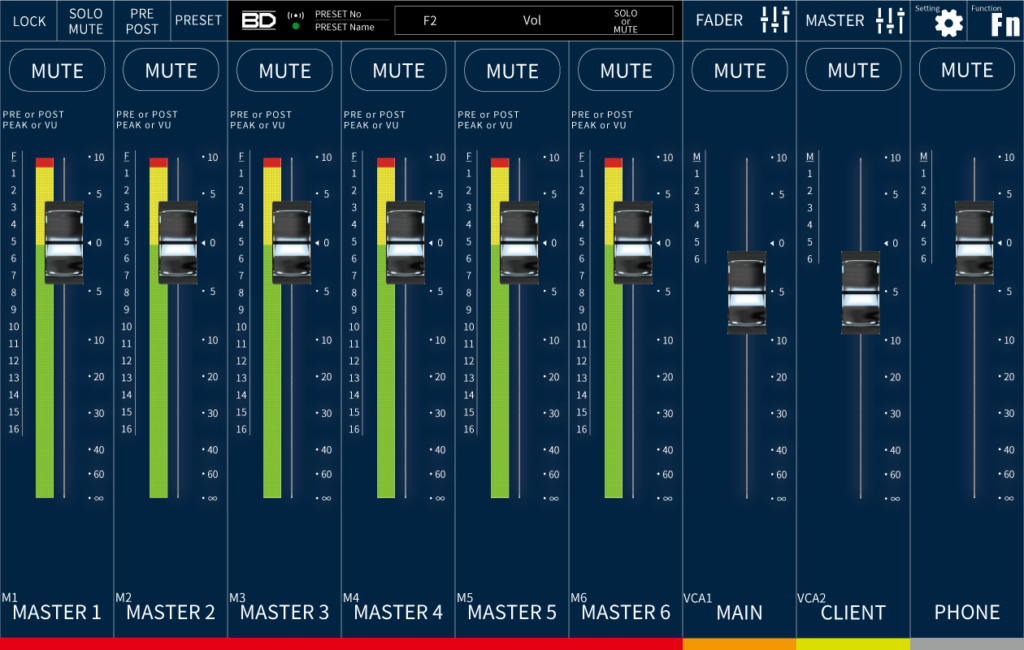

「MASTER」


すべてのマスターフェーダーを操作するための画面
(VCA及びPHONE含む)

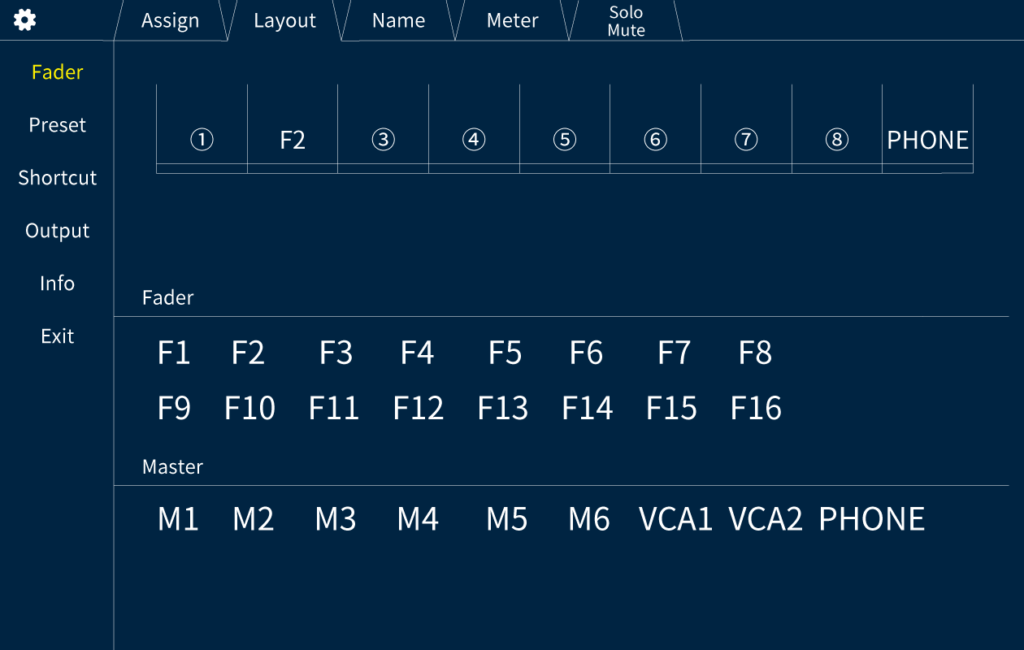

「Layout」


MAIN画面に設置したいフェーダーを自由に設定

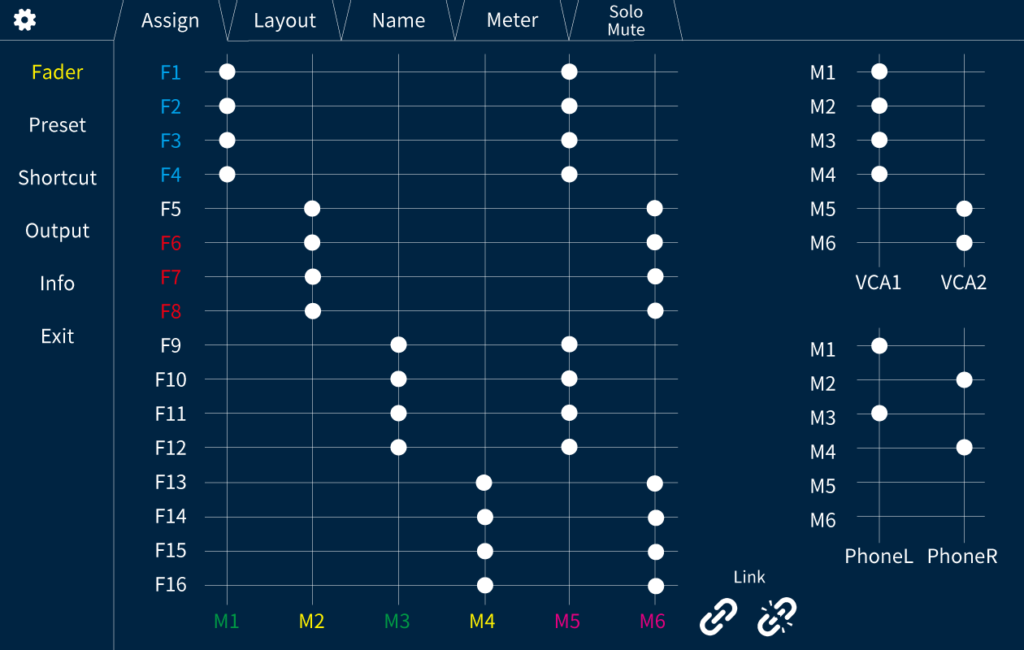

「Assign」


16chオーディオをM1~M6へ自由にアサイン

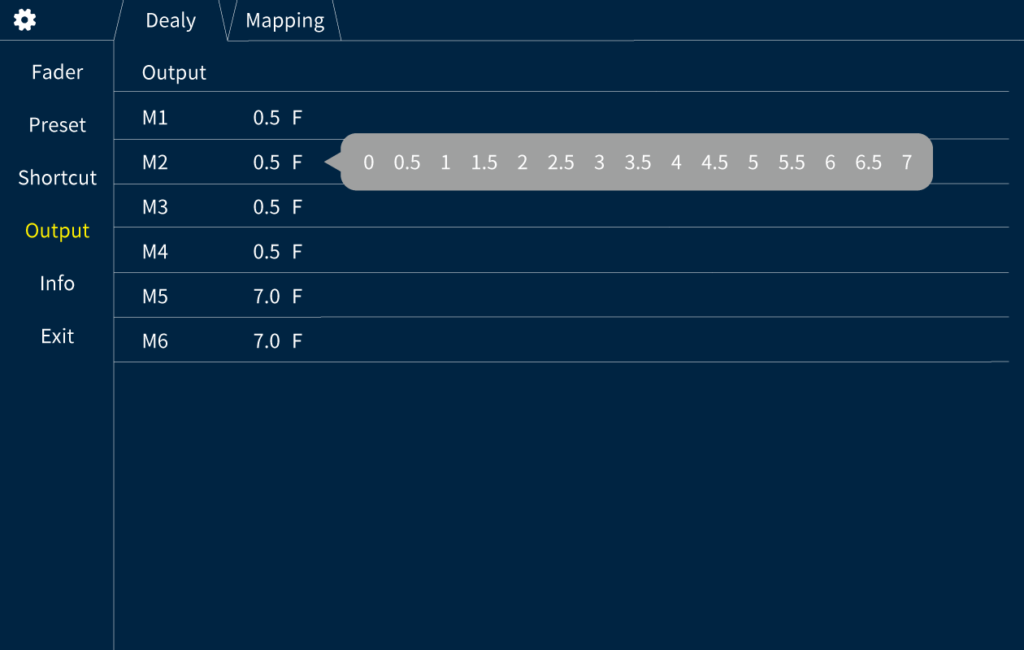

「Delay」


0.5F単位でオーディオディレイを設定

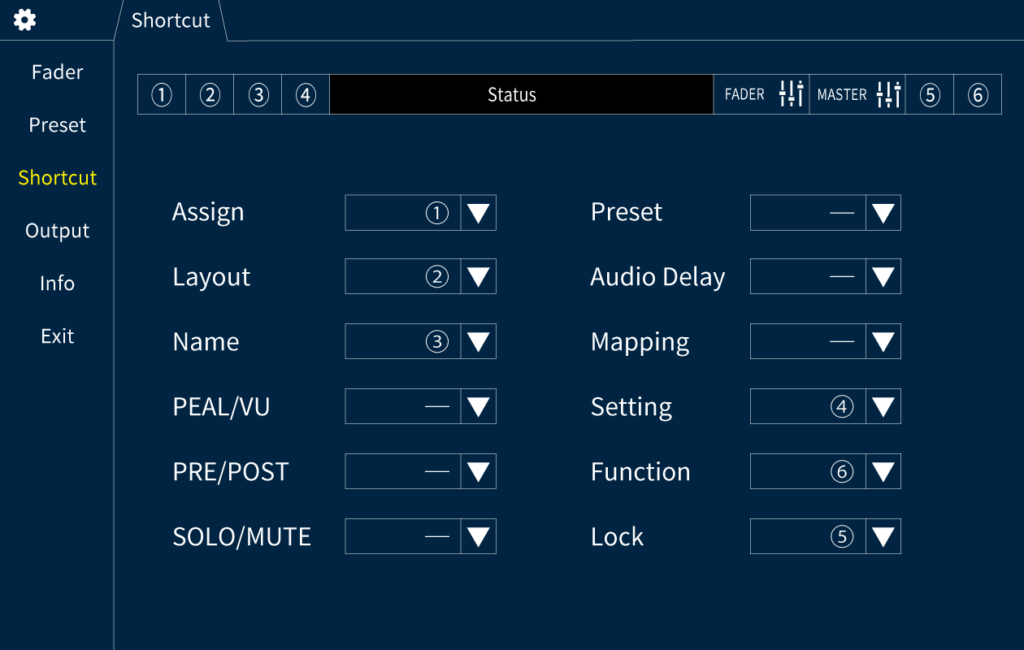

「Shortcut」


MAIN画面上部にショートカットを設置

仕様

SDI入力×1  12G-SDI(オプション)
2160/60p,59.94p,50p(Type1)

3G-SDI
1080/60p,59.94p,50p(レベルA/B),30p,29.97p,25p,24p,23.98p,
30psf,29.97psf,25psf,24psf,23.98psf(レベルB DS)

HD-SDI
1080/60i,59.94i,50i,30p,29.97p,25p,24p,23,98p,30psf,29.97psf,25psf,24psf,23.98psf,
720/60p,59.94p,50p,30p,29.97p,25p,24p,23.98p

音声(Embedded)
48kHzサンプリング 20bit,24bit 同期音声、PCM音声のみ対応

コネクタ
BNC0.8Vp-p75Ω
SDI出力×2  12G-SDI(オプション)
2160/60p,59.94p,50p(Type1)

3G-SDI
1080/60p,59.94p,50p(レベルA/B),30p,29.97p,25p,24p,23.98p,
30psf,29.97psf,25psf,24psf,23.98psf(レベルB DS)

HD-SDI
1080/60i,59.94i,50i,30p,29.97p,25p,24p,23,98p,30psf,29.97psf,25psf,24psf,23.98psf,
720/60p,59.94p,50p,30p,29.97p,25p,24p,23.98p

音声(Embedded)
48kHzサンプリング 20bit,24bit 同期音声、PCM音声のみ対応

コネクタ
BNC0.8Vp-p75Ω
6ch Analog 出力  バランス出力
出力インピーダンス600Ω、適合負荷インピーダンス10K、キャノン3ピン(メス)
LAN Cat6/Cat5e 1000/100BASE
ヘッドフォン出力 Φ6.3 標準ステレオジャック
オプション  12G-SDI対応オプション
12G-SDI入出力に対応。使用するAudioは16チャンネル。

Bluetooth 延長BOX
本体とタブレットを離れた場所へ設置する場合にご使用いただけます。
タブレット(右記相当品) プロセッサ
Media Tek Helio P22T 2.3GHz(8コア)

メモリ
3GB(LPDDR3)

ストレージ
約32GB

プラットフォーム
Android™9.0

ディスプレイ
8型ワイドLED IPS液晶(WUXGA) 1920×1200ドット

通信機能
Bluetooth® テクノロジー本体内蔵(Ver5.0)、無線LAN IEEE802.11ac/b/g/n準拠

本体寸法
122.6mm×198.2mm×8.2mm(突起部除く)

質量
約305g

電源
リチウムポリマーバッテリー*143またはACアダプタ(100~240V±5%、50/60Hz)

オプション

12G-SDI対応オプション

100,000円(税込110,000円)

  • Audioは16chまでの対応です

Bluetooth延長オプション

50,000円(税込55,000円)

  • 本体とタブレットが離れた場所でもご使用可能に

    *延長ケーブル(LANケーブル)は含んでおりません
    *出荷時オプション(本体側に搭載しているBluetoothアンテナを外し、延長BOXへ搭載)
