ID情報スーパーインポーズユニット【特注品】

型番IDD-800

・専用フレームに最大10枚まで実装可能
・ユニット単独での活線挿抜に対応
・第一水準および第二水準までのフォントをサポート
・IDD-800を使用するにはユニット「FR-800」が必要です。

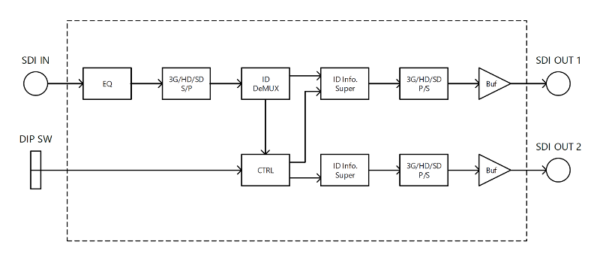

IDD-800は、入力されたHD-SDI信号に重畳されている「素材名称」や「発局情報」や「コメント」などのID情報を
2系統のHD-SDI出力にスーパーインポーズするユニットです。

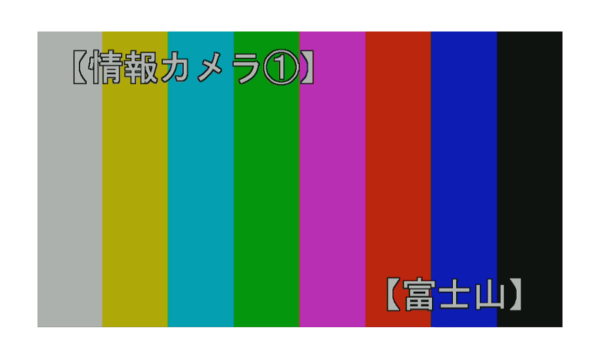

入力されたID情報は、画面左上（主情報）と右下（副情報）に表示されます。

・各出力ごとにスーパー表示のON/OFF設定
・フォントへの2H/4Hのエッジ（黒）付加機能

ユニット
入力	HD-SDI 1系統（0.8Vp-p/75Ω、SMPTE292M準拠）
出力	HD-SDI 2系統（0.8Vp-p/75Ω、SMPTE292M準拠） ※ディップSWで各出力ごとにスーパー表示のON/OFF設定が可能　（本体正面のスイッチにてスーパーON時のみ有効） ※エンベデッドオーディオ通過対応
映像フォーマット	1080i/59.94
映像遅延	2.0μs以下
外形寸法	30(W)×72(H)×300(D)㎜（突起物含まず）
質量	220g
動作温度	0℃～40℃
動作湿度	20％PH～80％PH（ただし結露なき事）
Input特性
分解能	10bit
サンプリングHz	74.175824MHz 74.25MHz
EQ特性	200m/5CFB
反射減衰量	5MHz～1.485GHz -15dB以上
Output特性
分解能	10bit
サンプリングHz	74.175824MHz 74.25MHz
EQ特性	200m/5CFB
反射減衰量	5MHz～1.485GHz -15dB以上
信号振幅	0.8Vp-p±10％/75Ω
立上/立下	270ps以下（20％～80％間）
オーバーシュート	10％以下
DCオフセット	0V±0.5V以内
ジッタ特性	アライメント：0.2UI タイミング：1.0UI
