PRODUCT
製品詳細
Matrox ConvertIP
型番ConvertIP DRS/DRS
希望小売価格OPEN円（税込OPEN円）
■変換と伝送を兼ね備えた柔軟性
■HDMI/SDI/HDBaseTをIPMX/SMPTE 2100/JPEG-XS/Colibri信号等と相互変換
■変換した信号はIP経由で送受信
■最大25Gbps の接続をサポート
■SMPTE ST 2110 を介した非圧縮 4K ビデオの配信が可能
概要
あらゆる環境でIP伝送を実現する次世代伝送機器
Matrox ConvertIP は、変換(Convert)と(IP)伝送機能を兼ね備え、どのような環境でもIP伝送への移行を可能にする、柔軟性の高いエンコーダー・デコーダーシリーズです。HDMI・SDI・HDBaseTの映像信号をSMPTE ST 2110・JPEG-XS・IPMX・Colibriなどに相互変換し、IP ネットワーク経由で送受信できます。最大25Gbpsの接続をサポートし、SMPTE ST 2110を介した非圧縮4Kビデオの配信も可能です。
特長
放送事業向けSDIモデルラインナップ

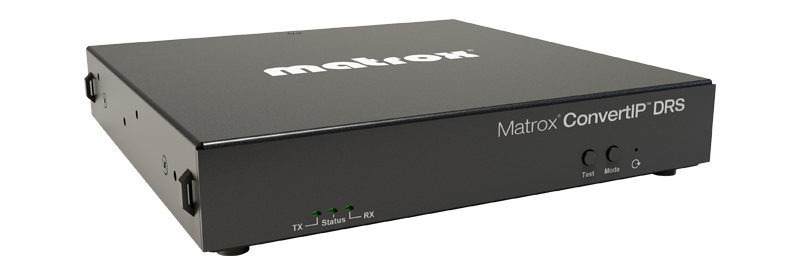

［ConvertIP DRS］
■映像信号IF： 12G-SDI
■ IP伝送IF ： RJ45 x2（冗長構成）
■ 伝送方式 ： 圧縮

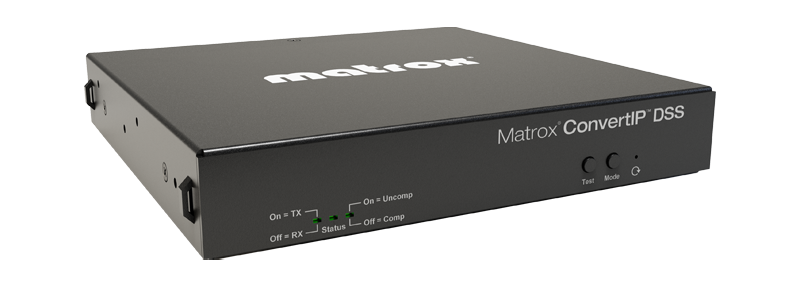

［ConvertIP DSS］
■ 映像信号IF： 12G-SDI
■ IP伝送IF ： SFP x 2（冗長構成）
■ 伝送方式 ： 非圧縮（圧縮も可能）
サポート伝送方式
| 伝送方式 | SMPTE ST2110 *1 | IPMX *1 | JPEG-XS *2*3 | ProAV Codec *2 |
|---|---|---|---|---|
| 圧縮形式 | 非圧縮 | 非圧縮 | 高圧縮 | 高圧縮 |
| ビットレート | 10 or 25GbE | 10 or 25GbE | 1,2,5 or 10GbE | 1,2,5 or 10GbE |
| Unicast/Multicast | Multicast | Multicast | Multicast | Multicast |
*1:設定にて切替可能
*2:専用ファームウェアへの変更が必要（非圧縮伝送）
*3:別売オプション
SMPTE ST2110とは
利便性・多様性の高いIPネットワークを使用した映像伝送を行うためにSMPTE（米国映画テレビ技術者協会）が主体となりつくられた映像伝送の標準規格です。映像・音声・アンシナリーデータをそれぞれに分けて伝送する特徴を持ち、それぞれでの規格化がされています。
| ST2110-10 | System Timing and Definitions |
|---|---|
| ST2110-20 | Uncompressed Active Video |
| ST2110-21 | Traffic shaping and network delivery |
| ST2110-22 | Constant Bit-Rate Compressed Video |
| ST2110-30 | Audio transport, based on AES67 |
| ST2110-31 | Transport of AES3 formatted audio |
| ST2110-40 | Transport of ancillary data |
| ST2059 | PTP synchronize video equipment |
| ST2022-7 | Seamless Protection Switching |
IPMX(Internet Protocol Media Experience)とは
IPMXは、放送業界で普及している SMPTE ST 2110 および AMWA NMOS の仕様に基づいたProAV向けの規格です。
ST 2110ベースのスタジオや中継車などの設備との運用性が高く、モニタリングの拡張やコスト削減にとても効果的です。
IPMXは、4:4:4 カラーの4K60pを含む圧縮および非圧縮のビデオとオーディオを、標準の 1G ネットワーク上で非常に低い遅延で転送および制御するように設計されています。
詳しくは、AIMS IPMXのホームページをご確認ください。
https://ipmx.io/ipmx-home/
仕様
| 変換 | SDI ⇔ IP伝送 |
|---|---|
| 映像信号インターフェース | 12G-SDI |
| IP伝送（SMPTE ST2110準拠） | ■タイミング ST2110 ■映像 ST2110-20/-21/-22 ■音声 ST2110-30/-31 ■アンシラリー（今後対応予定） ST2110-40 ■冗長性 ST2022-7 |
| ネットワークインターフェス | ■SFP+/SFP28 10GbE/25GbE ■RJ45 1GbE/2.5GbE |
| 筐体 | 1Uハーフ・VESA対応 ファンレス設計 POE+対応 |
| 保証期間 | 3年間 |
オプション
JPEG-XSライセンス
OPEN円（税込OPEN円）
- 価格はお問い合わせください
ラックマウントトレイキット
OPEN円（税込OPEN円）
- ConvertIP 2台をトレイ上へ固定設置
- 固定ネジ付属
